Tabliczka znamionowa silnika elektrycznego to najważniejsze źródło danych technicznych. To nie jest formalność – to zestaw parametrów, które decydują o:

• poprawnym doborze zabezpieczeń,

• właściwej konfiguracji instalacji,

• prawidłowym doborze przekładni,

• dopuszczalnym obciążeniu,

• żywotności uzwojeń i łożysk.

Błędna interpretacja tabliczki znamionowej to jedna z najczęstszych przyczyn:

• przegrzewania silnika,

• wyzwalania zabezpieczeń,

• spadku momentu,

• uszkodzeń izolacji.

Poniżej otrzymujesz pełne kompendium interpretacji parametrów silnika elektrycznego.


Silniki elektryczne w praktyce – podstawowe parametry i wybór napędu

W wielu urządzeniach technicznych to właśnie silnik elektryczny odpowiada za przekazanie energii do elementów roboczych maszyny. Dlatego podczas wyboru odpowiedniego modelu warto uwzględnić nie tylko moc, ale także sposób montażu, warunki pracy oraz charakter obciążenia. W praktyce właściwe dopasowanie jednostki napędowej pozwala uniknąć spadków wydajności, nadmiernego nagrzewania się silnika czy przedwczesnego zużycia komponentów. Osoby poszukujące praktycznych wskazówek dotyczących wyboru napędu mogą zapoznać się z artykułem jak dobrać silnik elektryczny do maszyny, w którym omawiamy najważniejsze kwestie związane z dopasowaniem silnika do konkretnego zastosowania.

Podczas analizy parametrów technicznych niezwykle przydatna okazuje się tabliczka znamionowa umieszczona na obudowie silnika. To właśnie na niej znajdują się informacje o napięciu zasilania, prądzie, częstotliwości, prędkości obrotowej czy klasie izolacji. Ich prawidłowa interpretacja jest szczególnie ważna przy wymianie silnika lub dopasowaniu go do instalacji elektrycznej w danym obiekcie. Szczegółowe wyjaśnienie poszczególnych oznaczeń znajdziesz w artykule jak czytać tabliczkę znamionową silnika elektrycznego. Warto również zwrócić uwagę na sposób zasilania urządzenia, ponieważ w zależności od instalacji stosuje się silniki jednofazowe lub trójfazowe, które różnią się możliwościami pracy oraz zastosowaniem.

Na efektywność działania maszyny wpływa także prędkość obrotowa silnika, która powinna być dopasowana do charakterystyki napędzanego mechanizmu. W wielu przypadkach stosuje się jednostki osiągające około 1400 lub 2800 obr./min, a wybór konkretnej prędkości zależy od przeznaczenia urządzenia – szczegółowe porównanie znajdziesz w artykule 1400 czy 2800 obr/min. Oprócz tego istotne znaczenie ma tryb pracy silnika, który określany jest przez oznaczenia S1–S9. Informują one o dopuszczalnym obciążeniu oraz czasie pracy napędu, co zostało dokładnie opisane w poradniku klasy pracy silników elektrycznych. Znajomość tych parametrów ułatwia świadomy wybór silnika dopasowanego do realnych warunków eksploatacji.

1. Co zawiera tabliczka znamionowa?

Standardowa tabliczka znamionowa silnika asynchronicznego zawiera:

• Moc znamionową (kW)

• Napięcie (V)

• Prąd (A)

• Częstotliwość (Hz)

• Obroty znamionowe (obr./min)

• cos φ

• Sprawność (η lub klasa IE)

• Stopień ochrony IP

• Klasa izolacji

• Rodzaj pracy (S1, S3 itd.)

• Sposób połączenia (Δ / Y)

Każdy z tych parametrów ma znaczenie praktyczne.

2. Moc znamionowa (kW)

Moc znamionowa to moc mechaniczna oddawana na wale przy warunkach znamionowych.

To nie jest:

• maksymalna moc chwilowa,

• moc rozruchowa,

• moc przy przeciążeniu.

Silnik 7,5 kW oznacza:

• może stale oddawać 7,5 kW w warunkach znamionowych (S1).

Nie należy traktować tej wartości jako „rezerwy”.

3. Napięcie i sposób połączenia (Δ / Y)

Przykład zapisu:

230/400 V
Δ / Y

Oznacza to:

• przy 230 V → połączenie w trójkąt (Δ),

• przy 400 V → połączenie w gwiazdę (Y).

Błędne podłączenie skutkuje:

• przegrzewaniem,

• spadkiem momentu,

• uszkodzeniem uzwojeń.

4. Prąd znamionowy (A)

Prąd znamionowy określa:

• jakie zabezpieczenie należy zastosować,

• jakie przewody dobrać,

• jakie obciążenie generuje silnik dla sieci.

Ignorowanie tej wartości prowadzi do:

• wyzwalania wyłączników,

• przegrzewania instalacji.

5. Częstotliwość (Hz)

W Europie standardem jest 50 Hz.

Prędkość synchroniczna silnika zależy od częstotliwości i liczby biegunów:

nₛ = (120 × f) / p

gdzie:

• f – częstotliwość,

• p – liczba biegunów.

Dlatego silnik 4-biegunowy przy 50 Hz ma ~1500 obr./min synchronicznie (realnie ~1400).

6. Obroty znamionowe (obr./min)

Na tabliczce znajdziesz np.:

n = 1420 obr./min

To wartość przy obciążeniu znamionowym.

Nie jest to:

• prędkość synchroniczna,

• prędkość bez obciążenia.

Różnica wynika z poślizgu.

7. cos φ (współczynnik mocy)

cos φ określa stosunek mocy czynnej do pozornej.

Niższy cos φ oznacza:

• większe obciążenie sieci,

• większe straty.

Wartość 0,8–0,9 jest typowa dla silników przemysłowych.

8. Sprawność (η) i klasa IE

Nowoczesne silniki posiadają klasę efektywności:

• IE1

• IE2

• IE3

• IE4

Wyższa klasa:

• mniejsze straty energii,

• niższa temperatura,

• niższe koszty eksploatacji.

Sprawność wpływa bezpośrednio na zużycie energii przy pracy ciągłej.

9. Stopień ochrony IP

IP55 oznacza:

• pierwsza cyfra (5) – ochrona przed pyłem,

• druga cyfra (5) – ochrona przed strumieniem wody.

Dobór IP zależy od środowiska pracy.

10. Klasa izolacji

Najczęściej:

• Klasa B

• Klasa F

Określa dopuszczalną temperaturę uzwojeń.

Wyższa klasa izolacji oznacza:

• większą odporność na temperaturę,

• większą trwałość przy przeciążeniu.

11. Rodzaj pracy (S1, S3…)

Oznaczenie S1:

• praca ciągła.

S3:

• praca przerywana.

Nie można ignorować tego parametru przy doborze.

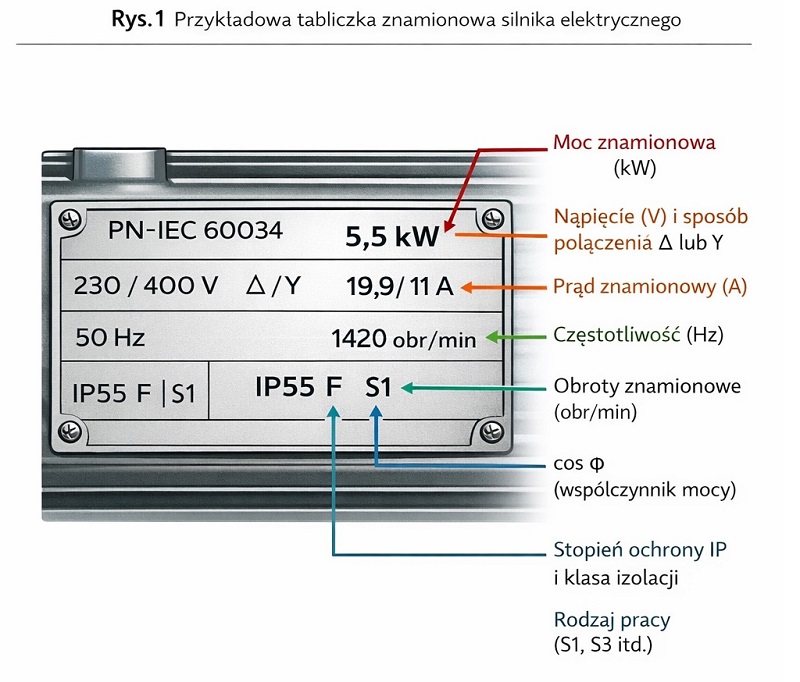

Rys.1 – Przykładowa tabliczka znamionowa silnika elektrycznego z oznaczeniem poszczególnych parametrów (opracowanie własne).

Schemat powinien pokazywać:

• zaznaczoną moc,

• napięcie,

• prąd,

• cos φ,

• obroty,

• IP,

• klasę izolacji,

• sposób połączenia.

12. Jak interpretować dane w praktyce?

Przykład:

Silnik 5,5 kW
400 V
11 A
1420 obr./min
cos φ 0,84
IP55
S1

Wnioski:

• silnik trójfazowy,

• przeznaczony do pracy ciągłej,

• moment ok. 37 Nm,

• wymaga zabezpieczenia na ~11 A,

• nadaje się do współpracy z przekładnią 1400 obr./min.

13. Najczęstsze błędy interpretacyjne

1. Ignorowanie sposobu połączenia Δ/Y.

2. Dobór zabezpieczenia „na oko”.

3. Brak analizy prądu znamionowego.

4. Mylenie obrotów znamionowych z synchronicznymi.

5. Ignorowanie klasy pracy.

FAQ – Tabliczka znamionowa silnika

1. Czy moc znamionowa to moc maksymalna?

Nie – to moc przy warunkach znamionowych.

2. Czy można podłączyć 230/400 V dowolnie?

Nie – należy przestrzegać oznaczenia Δ/Y.

3. Czy cos φ ma znaczenie?

Tak – wpływa na obciążenie sieci.

4. Czy IP55 wystarczy do pracy na zewnątrz?

Zwykle tak, ale zależy od warunków.

5. Czy obroty znamionowe są stałe?

Nie – zależą od obciążenia i poślizgu.

6. Czy klasa izolacji ma znaczenie?

Tak – wpływa na trwałość przy wyższych temperaturach.

Podsumowanie

Tabliczka znamionowa to techniczny „dowód osobisty” silnika.

Poprawna interpretacja pozwala:

• dobrać zabezpieczenia,

• uniknąć przegrzewania,

• prawidłowo dobrać przekładnię,

• zapewnić trwałość napędu.

To jeden z najważniejszych elementów przy projektowaniu układu napędowego.
