Silnik elektryczny a falownik – czy każdy silnik nadaje się do regulacji częstotliwości?

Falownik (przemiennik częstotliwości) pozwala na płynną regulację prędkości obrotowej silnika poprzez zmianę częstotliwości i napięcia zasilania. W praktyce oznacza to:

• precyzyjną kontrolę obrotów,

• oszczędność energii,

• łagodny rozruch,

• ograniczenie udarów mechanicznych,

• większą elastyczność procesu technologicznego.

Jednak nie każdy silnik elektryczny jest optymalnie przystosowany do pracy z falownikiem. Błędne założenie, że „każdy silnik 3-fazowy nadaje się do falownika”, może prowadzić do:

• przegrzewania,

• uszkodzenia izolacji,

• skrócenia żywotności łożysk,

• zakłóceń elektromagnetycznych.

To opracowanie wyjaśnia, jak poprawnie analizować współpracę silnika z falownikiem.

1. Jak działa falownik?

Falownik:

1. Prostuje napięcie sieciowe.

2. Tworzy napięcie pośrednie DC.

3. Generuje nowe napięcie o regulowanej częstotliwości i amplitudzie.

Zmiana częstotliwości (Hz) powoduje zmianę prędkości synchronicznej silnika:

Zmniejszając częstotliwość – zmniejszamy obroty.

2. Czy każdy silnik 3-fazowy nadaje się do falownika?

Technicznie – większość silników asynchronicznych 3-fazowych może pracować z falownikiem.

Praktycznie – nie każdy silnik jest do tego przystosowany konstrukcyjnie.

Kluczowe aspekty:

• jakość izolacji uzwojeń,

• chłodzenie przy niskich obrotach,

• odporność na napięcia impulsowe,

• obciążenie łożysk.

3. Izolacja uzwojeń a napięcia impulsowe

Falownik generuje napięcie o stromych zboczach (PWM). Powoduje to:

• wyższe napięcia szczytowe,

• dodatkowe obciążenie izolacji,

• możliwość powstawania przepięć.

Silniki przeznaczone do pracy z falownikiem mają:

• wzmocnioną izolację,

• lepsze impregnacje uzwojeń,

• przystosowanie do napięć impulsowych.

W starszych silnikach ryzyko przebicia izolacji jest większe.

4. Chłodzenie przy niskich obrotach

Silnik chłodzony wentylatorem osiowym:

• przy 50 Hz → pełna wydajność chłodzenia,

• przy 20 Hz → znacznie ograniczone chłodzenie.

Skutek:

• temperatura rośnie mimo mniejszej prędkości.

Rozwiązania:

• wentylator niezależny (chłodzenie wymuszone),

• przewymiarowanie silnika,

• ograniczenie zakresu regulacji.

5. Zakres regulacji – co jest bezpieczne?

Standardowy zakres regulacji bez dodatkowych modyfikacji:

• 30–50 Hz → bezpieczny,

• poniżej 20 Hz → konieczna analiza chłodzenia,

• powyżej 50 Hz → ograniczony moment.

Przy pracy powyżej 50 Hz:

• moment maleje,

• wzrasta prędkość łożysk,

• rośnie ryzyko drgań.

6. Moment przy regulacji częstotliwości

Do 50 Hz (w sterowaniu V/f):

• moment jest w przybliżeniu stały,

• napięcie rośnie proporcjonalnie do częstotliwości.

Powyżej 50 Hz:

• napięcie nie rośnie dalej,

• moment spada odwrotnie proporcjonalnie do częstotliwości.

To kluczowe przy napędach wymagających stałego momentu.

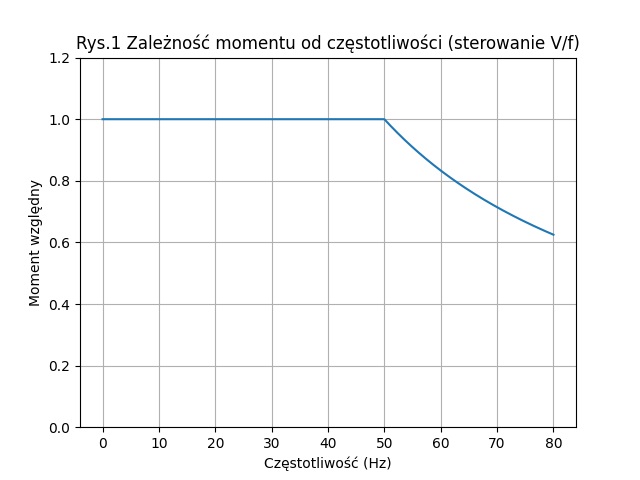

Rys.1 – Zależność momentu od częstotliwości przy sterowaniu V/f (opracowanie własne).

Schemat powinien pokazywać:

• oś częstotliwości,

• oś momentu,

• stały moment do 50 Hz,

• spadek momentu powyżej 50 Hz.

7. Łożyska a prądy łożyskowe

Falowniki generują napięcia pasożytnicze.

Może to powodować:

• przepływ prądów przez łożyska,

• mikrouszkodzenia bieżni,

• skrócenie żywotności.

W aplikacjach przemysłowych stosuje się:

• łożyska izolowane,

• pierścienie odprowadzające prąd,

• filtry wyjściowe.

8. Długość przewodów silnik–falownik

Długie przewody:

• zwiększają zjawisko przepięć,

• powodują odbicia napięcia,

• zwiększają obciążenie izolacji.

Wymagane mogą być:

• dławiki wyjściowe,

• filtry sinusoidalne.

9. Silnik jednofazowy a falownik

Silniki jednofazowe:

• rzadko stosowane z falownikiem,

• mają ograniczone możliwości regulacji,

• wymagają specjalnych rozwiązań.

W praktyce regulację realizuje się poprzez silniki trójfazowe.

10. Zalety stosowania falownika

• płynny rozruch,

• ograniczenie prądu startowego,

• oszczędność energii,

• redukcja udarów mechanicznych,

• wydłużenie żywotności przekładni.

11. Najczęstsze błędy przy łączeniu z falownikiem

1. Zbyt niski zakres częstotliwości bez dodatkowego chłodzenia.

2. Brak filtrów przy długich przewodach.

3. Zastosowanie starego silnika bez analizy izolacji.

4. Ignorowanie prądów łożyskowych.

5. Praca powyżej 50 Hz bez analizy momentu.

12. Kiedy silnik wymaga specjalnej wersji „inverter duty”?

W aplikacjach:

• z niskimi obrotami,

• z dużym momentem przy małej prędkości,

• z długimi przewodami,

• o dużej dynamice zmian.

Wtedy zalecany jest silnik przystosowany do pracy z falownikiem.

FAQ – Silnik a falownik

Czy każdy silnik 3-fazowy można podłączyć do falownika?

Technicznie tak, ale nie każdy jest do tego przystosowany długoterminowo.

Czy falownik zwiększa temperaturę?

Może – szczególnie przy niskich obrotach.

Czy moment jest stały przy regulacji?

Do 50 Hz – w przybliżeniu tak.

Czy można pracować powyżej 50 Hz?

Tak, ale moment maleje.

Czy falownik wydłuża żywotność?

Może – jeśli prawidłowo dobrany i skonfigurowany.

Podsumowanie

Falownik znacząco zwiększa możliwości regulacji napędu, ale zmienia warunki pracy silnika.

Przy doborze należy analizować:

• izolację,

• chłodzenie,

• zakres częstotliwości,

• długość przewodów,

• obciążenie łożysk.

Prawidłowo zaprojektowany układ silnik–falownik:

• zwiększa efektywność,

• poprawia kulturę pracy,

• wydłuża trwałość napędu.
