Obroty silnika elektrycznego – 1400 czy 2800 obr./min?

Dobór prędkości obrotowej silnika elektrycznego to jedna z kluczowych decyzji projektowych w układzie napędowym. Różnica między silnikiem 1400 obr./min a 2800 obr./min nie dotyczy wyłącznie szybkości wału. Wpływa na:

• moment obrotowy,

• obciążenie przekładni,

• trwałość łożysk,

• charakter rozruchu,

• sprawność układu,

• temperaturę pracy,

• kulturę pracy całego napędu.

W tym opracowaniu analizujemy zagadnienie od podstaw fizycznych po praktyczne konsekwencje inżynierskie.

Skąd biorą się obroty silnika asynchronicznego?

Prędkość obrotowa silnika asynchronicznego wynika z częstotliwości zasilania oraz liczby biegunów stojana.

Prędkość synchroniczna:

gdzie:

• $f$f – częstotliwość (Hz),

• $p$p – liczba biegunów,

• $n_s$ns​ – prędkość synchroniczna (obr./min).

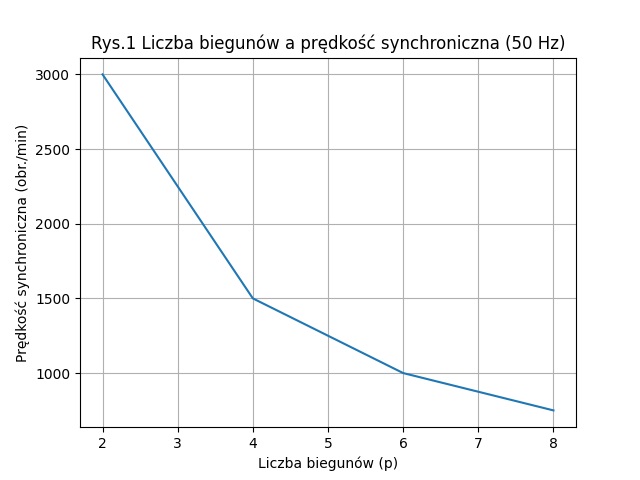

Dla sieci 50 Hz:

• 2 bieguny → 3000 obr./min (realnie ~2800),

• 4 bieguny → 1500 obr./min (realnie ~1400),

• 6 biegunów → 1000 obr./min,

• 8 biegunów → 750 obr./min.

Rzeczywista prędkość jest nieco niższa z powodu poślizgu.




Czym jest poślizg i dlaczego obroty nie są idealne?

Silnik asynchroniczny nie może osiągnąć prędkości synchronicznej – potrzebna jest różnica prędkości, aby indukował się moment elektromagnetyczny.

Typowy poślizg:

• 2–5% przy obciążeniu znamionowym.

Dlatego:

• 4-biegunowy silnik zamiast 1500 obr./min ma ok. 1400,

• 2-biegunowy zamiast 3000 ma ok. 2800.

Poślizg rośnie przy większym obciążeniu.

1400 obr./min – charakterystyka techniczna

Silnik 4-biegunowy (~1400 obr./min):

• generuje większy moment przy tej samej mocy,

• ma mniejsze obciążenia dynamiczne,

• jest stabilniejszy przy współpracy z przekładnią,

• ma niższą prędkość obrotową łożysk.

Moment zależy od mocy i prędkości:

Im mniejsze obroty – tym większy moment przy tej samej mocy.

To kluczowe przy:

• przenośnikach,

• mieszadłach,

• podnośnikach,

• napędach z redukcją.

2800 obr./min – charakterystyka techniczna

Silnik 2-biegunowy (~2800 obr./min):

• wyższa prędkość wału,

• mniejszy moment przy tej samej mocy,

• często mniejsze gabaryty przy tej samej mocy,

• dobry do pracy bez przekładni.

Typowe zastosowania:

• pompy,

• wentylatory,

• sprężarki,

• napędy bez redukcji.

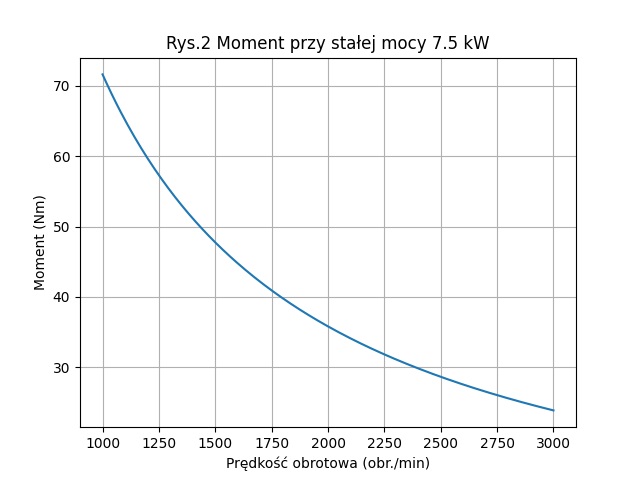

Porównanie momentu przy tej samej mocy

Przykład: 7,5 kW

Przy 1400 obr./min:

Przy 2800 obr./min:

Różnica jest niemal dwukrotna.

To oznacza, że przy współpracy z przekładnią:

• silnik 1400 obr./min będzie mniej obciążony,

• przekładnia będzie pracować w stabilniejszych warunkach.

Współpraca z przekładnią

Przy dużych przełożeniach:

Silnik 2800 obr./min:

• generuje większe straty cieplne w przekładni,

• powoduje wyższe obciążenia dynamiczne,

• może przyspieszyć zużycie.

Silnik 1400 obr./min:

• wyższy moment wejściowy,

• mniejsze obciążenie reduktora,

• niższe straty.

Dlatego w układach z przekładnią standardem jest 1400 obr./min.

Wpływ obrotów na łożyska i trwałość

Wyższe obroty oznaczają:

• większe siły odśrodkowe,

• większe obciążenie łożysk,

• większą energię kinetyczną przy zatrzymaniu.

W aplikacjach o dużej bezwładności bezpieczniejszym rozwiązaniem jest 1400 obr./min.

Regulacja falownikiem

Silnik 2800 obr./min:

• pozwala regulować prędkość w dół,

• może pracować szeroko w zakresie częstotliwości.

Silnik 1400 obr./min:

• stabilniejszy przy bezpośrednim zasilaniu,

• lepszy do pracy stałej.

Falownik zwiększa elastyczność, ale nie zmienia fundamentalnych różnic wynikających z liczby biegunów.

Typowe błędy doboru

1. Wybór 2800 obr./min do ciężkiego reduktora.

2. Ignorowanie różnicy momentu.

3. Dobór wyłącznie na podstawie ceny.

4. Brak analizy bezwładności układu.

5. Pomijanie temperatury pracy przekładni.

Kiedy wybrać 1400 obr./min?

• praca z przekładnią,

• wysoki moment,

• duża bezwładność,

• praca ciągła (S1),

• przemysłowe napędy.

Kiedy wybrać 2800 obr./min?

• brak przekładni,

• pompy i wentylatory,

• mała bezwładność,

• wysoka prędkość wału wymagana bez redukcji.

FAQ – 1400 czy 2800 obr./min?

Czy 2800 obr./min jest lepsze?

Nie – zależy od aplikacji.

Czy 1400 obr./min daje większy moment?

Tak, przy tej samej mocy.

Czy do przekładni lepsze jest 1400?

W większości przypadków tak.

Czy wyższe obroty skracają żywotność?

Mogą zwiększać obciążenie łożysk i temperaturę.

Czy falownik eliminuje różnice?

Nie – tylko rozszerza zakres regulacji.

Podsumowanie

Obroty silnika wynikają z liczby biegunów i częstotliwości zasilania.

Wybór między 1400 a 2800 obr./min powinien wynikać z:

• wymaganego momentu,

• obecności przekładni,

• bezwładności układu,

• trybu pracy,

• warunków eksploatacji.

W napędach przemysłowych z przekładnią 1400 obr./min jest rozwiązaniem bezpieczniejszym konstrukcyjnie.
2800 obr./min sprawdza się tam, gdzie potrzebna jest wysoka prędkość bez redukcji.
