Klasy pracy silników elektrycznych (S1–S9) – co oznaczają w praktyce

Klasa pracy silnika elektrycznego to jeden z najczęściej ignorowanych parametrów przy doborze napędu. W praktyce decyduje ona o:

• dopuszczalnym obciążeniu,

• temperaturze uzwojeń,

• trwałości izolacji,

• możliwości przeciążenia,

• żywotności całego silnika.

Oznaczenia S1–S9 nie są symbolami formalnymi – opisują rzeczywisty charakter pracy silnika w czasie.

Nieprawidłowa interpretacja klasy pracy prowadzi do:

• przegrzewania,

• skrócenia żywotności,

• nieuzasadnionych awarii.

To opracowanie jest pełnym kompendium klas pracy silników elektrycznych w kontekście doboru przemysłowego.


Jak świadomie wybrać odpowiedni silnik elektryczny?

Silniki elektryczne są podstawowym elementem napędowym w wielu urządzeniach przemysłowych, warsztatowych i rolniczych. Właściwy dobór jednostki napędowej ma ogromny wpływ na wydajność maszyny, jej trwałość oraz zużycie energii. Warto więc zwrócić uwagę nie tylko na moc silnika, ale także na parametry techniczne, sposób zasilania czy warunki pracy. Jeśli chcesz uporządkować najważniejsze kwestie związane z wyborem napędu, pomocny będzie poradnik jak dobrać silnik elektryczny do maszyny, w którym omawiamy najważniejsze kryteria dopasowania silnika do konkretnego zastosowania.

Podczas analizy parametrów warto również umieć poprawnie interpretować dane producenta. Kluczowe informacje znajdują się na tabliczce znamionowej – napięcie zasilania, prędkość obrotowa, prąd czy klasa izolacji. Jeśli chcesz wiedzieć, jak prawidłowo odczytywać te dane, sprawdź artykuł jak czytać tabliczkę znamionową silnika elektrycznego. Częstym pytaniem użytkowników jest również wybór rodzaju zasilania – w wielu zastosowaniach pojawia się dylemat czy wybrać silnik jednofazowy czy trójfazowy, co zależy głównie od dostępnej instalacji elektrycznej oraz charakteru pracy urządzenia.

Nie mniej istotna jest prędkość obrotowa silnika, która wpływa bezpośrednio na działanie napędzanego mechanizmu. W praktyce najczęściej spotyka się jednostki pracujące z prędkością około 1400 lub 2800 obr./min – ich zastosowanie i różnice opisujemy w poradniku 1400 czy 2800 obr/min – jakie obroty silnika wybrać. Warto także zwrócić uwagę na tryb pracy silnika, który określa sposób jego obciążenia w czasie. W artykule klasy pracy silników elektrycznych S1–S9 wyjaśniamy, jak interpretować te oznaczenia i jak wpływają one na trwałość oraz niezawodność napędu.

1. Czym jest klasa pracy silnika?

Klasa pracy określa sposób obciążenia silnika w czasie:

• czy pracuje ciągle,

• czy ma przerwy,

• czy występują częste rozruchy,

• czy pojawiają się przeciążenia chwilowe.

Temperatura uzwojeń zależy bezpośrednio od czasu pracy pod obciążeniem.

Każda klasa pracy definiuje inny przebieg temperaturowy.

2. Klasa S1 – praca ciągła

Silnik pracuje:

• przy stałym obciążeniu,

• przez czas wystarczający do osiągnięcia temperatury ustalonej.

Charakterystyka:

• temperatura stabilizuje się,

• brak cykli wyłączeń,

• standard przemysłowy.

Typowe zastosowania:

• przenośniki,

• wentylatory,

• pompy,

• napędy produkcyjne.

Dobór:

• wymagany zapas mocy 20–30%,

• analiza chłodzenia.

3. Klasa S2 – praca krótkotrwała

Silnik pracuje:

• przez określony czas (np. 10, 30, 60 min),

• nie osiąga temperatury ustalonej,

• następnie następuje przerwa do całkowitego wychłodzenia.

Zastosowania:

• podnośniki,

• bramy,

• urządzenia sporadyczne.

Dobór:

• można dopuścić większe chwilowe obciążenie,

• konieczna analiza czasu pracy.

4. Klasa S3 – praca przerywana okresowa

Cykl pracy:

• czas pracy pod obciążeniem,

• czas postoju,

• brak osiągnięcia temperatury ustalonej.

Wyrażana w procentach (np. S3 – 40%).

Oznacza:

• 40% czasu pracy,

• 60% postoju w cyklu.

Typowe zastosowania:

• maszyny cykliczne,

• prasy,

• podajniki.

Dobór:

• uwzględnienie częstych rozruchów,

• analiza momentu rozruchowego.

5. Klasa S4 – praca przerywana z rozruchem

Podobna do S3, ale:

• każdy cykl obejmuje rozruch,

• moment rozruchowy ma istotne znaczenie,

• rozruch generuje dodatkowe nagrzewanie.

Wymaga:

• analizy prądu rozruchowego,

• uwzględnienia liczby cykli na godzinę.

6. Klasa S5 – praca przerywana z hamowaniem elektrycznym

Cykl zawiera:

• rozruch,

• pracę,

• hamowanie elektryczne,

• postój.

Zastosowania:

• wciągarki,

• dźwignice,

• maszyny o dużej bezwładności.

Silnik musi być przystosowany do dodatkowych strat cieplnych.

7. Klasy S6–S9 – praca specjalna

S6 – praca ciągła przerywana

• brak postoju,

• zmienne obciążenie,

• silnik nie wyłącza się.

S7 – praca ciągła z rozruchem i hamowaniem

• brak postoju,

• częste rozruchy,

• duże obciążenie termiczne.

S8 – praca z różnymi prędkościami

• zmienne obroty,

• często z falownikiem,

• różne poziomy obciążenia.

S9 – praca z przeciążeniami

• dopuszczalne przeciążenia,

• krótkotrwałe skoki momentu,

• wysoka dynamika.

8. Dlaczego klasa pracy ma kluczowe znaczenie?

Temperatura uzwojeń rośnie wraz z czasem pracy pod obciążeniem.

Przekroczenie dopuszczalnej temperatury:

• przyspiesza degradację izolacji,

• skraca żywotność,

• może doprowadzić do uszkodzenia silnika.

Klasa pracy bezpośrednio wpływa na:

• zapas mocy,

• dobór zabezpieczeń,

• strategię chłodzenia.

9. Wpływ klasy pracy na dobór mocy

Silnik w klasie S3 może pracować z chwilowym obciążeniem wyższym niż znamionowe.

Silnik w klasie S1:

• musi być dobrany z odpowiednim zapasem,

• pracuje w temperaturze ustalonej.

Nie można stosować tych samych założeń do obu przypadków.

10. Najczęstsze błędy interpretacyjne

1. Przyjmowanie S1 dla aplikacji cyklicznej.

2. Ignorowanie procentowego udziału pracy w S3.

3. Brak analizy liczby rozruchów w S4.

4. Pomijanie wpływu hamowania w S5.

5. Dobór bez analizy temperatury uzwojeń.

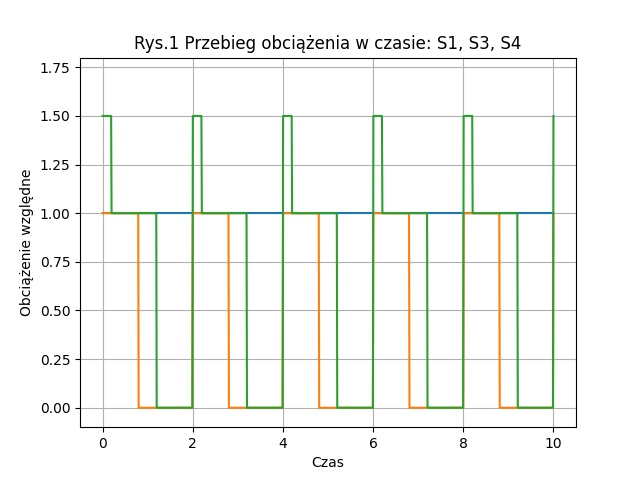

Rys.1 – Przebieg obciążenia w czasie dla klas S1, S3 i S4 (opracowanie własne).

Schemat powinien pokazywać:

• linię stałego obciążenia (S1),

• cykliczne obciążenie z przerwą (S3),

• cykl z rozruchem (S4),

• oś czasu i oś obciążenia.

11. Jak dobrać silnik do odpowiedniej klasy pracy?

Krok 1 – określ charakter obciążenia.
Krok 2 – określ czas pracy w cyklu.
Krok 3 – określ liczbę rozruchów na godzinę.
Krok 4 – oblicz moment wymagany.
Krok 5 – dobierz silnik z odpowiednim zapasem.

W aplikacjach dynamicznych (S4–S9) konieczna jest analiza cieplna.

12. Powiązanie z przekładniami i falownikiem

Klasa pracy wpływa również na:

• obciążenie przekładni,

• temperaturę reduktora,

• wybór 1400 vs 2800 obr./min,

• dobór falownika.

Przy częstych rozruchach przekładnia doświadcza dodatkowych obciążeń dynamicznych.

FAQ – Klasy pracy silników

Czy S1 oznacza najlepszy silnik?

Nie – oznacza pracę ciągłą.

Czy S3 pozwala przeciążać silnik?

W określonym zakresie i przy odpowiednim cyklu.

Czy liczba rozruchów ma znaczenie?

Tak – generuje dodatkowe nagrzewanie.

Czy S4 jest bardziej wymagająca niż S3?

Tak – ze względu na wpływ rozruchu.

Czy falownik zmienia klasę pracy?

Nie – ale wpływa na charakter obciążenia.

Podsumowanie

Klasa pracy S1–S9 definiuje rzeczywisty charakter obciążenia silnika w czasie.

Dobór bez analizy klasy pracy to jedna z najczęstszych przyczyn:

• przegrzewania,

• skrócenia żywotności,

• nieuzasadnionych awarii.

W profesjonalnym projektowaniu napędu klasa pracy jest tak samo ważna jak:

• moc,

• moment,

• obroty,

• sposób montażu.
