Stopień ochrony IP w silnikach elektrycznych – IP44, IP55, IP65

Stopień ochrony IP (Ingress Protection) określa odporność obudowy silnika elektrycznego na:

• wnikanie ciał stałych (pył, kurz),

• wnikanie wody.

W praktyce parametr IP bezpośrednio wpływa na:

• trwałość uzwojeń,

• żywotność łożysk,

• bezpieczeństwo pracy,

• odporność na środowisko przemysłowe,

• dopuszczalne miejsce montażu.

Błędny dobór stopnia ochrony IP prowadzi do:

• przedwczesnej korozji,

• zawilgocenia uzwojeń,

• zwarć międzyzwojowych,

• uszkodzeń łożysk,

• skrócenia żywotności napędu.

To opracowanie wyjaśnia, jak prawidłowo interpretować oznaczenia IP44, IP55, IP65 oraz jak dobierać je do warunków pracy.

1. Co oznacza skrót IP?

IP = Ingress Protection.

Oznaczenie składa się z dwóch cyfr:

IP X Y

• pierwsza cyfra – ochrona przed ciałami stałymi,

• druga cyfra – ochrona przed wodą.

Im wyższa liczba, tym wyższy stopień ochrony.

2. Pierwsza cyfra – ochrona przed ciałami stałymi

W silnikach przemysłowych najczęściej spotyka się:

• IP44,

• IP55,

• IP65.

3. Druga cyfra – ochrona przed wodą

W silnikach standardowych najczęściej stosuje się:

• IP44,

• IP55,

• IP65.

4. IP44 – kiedy wystarczy?

IP44 oznacza:

• ochrona przed obiektami >1 mm,

• ochrona przed bryzgami wody.

Zastosowania:

• suche hale,

• warsztaty,

• środowiska bez intensywnego zapylenia,

• brak bezpośredniego mycia wodą.

Nie nadaje się do:

• środowisk zapylonych,

• pracy na zewnątrz bez osłony,

• przemysłu spożywczego z myciem.

5. IP55 – standard przemysłowy

IP55 oznacza:

• ochrona przed pyłem (ograniczone wnikanie),

• ochrona przed strumieniem wody.

To najczęstszy wybór w przemyśle.

Zastosowania:

• hale produkcyjne,

• linie technologiczne,

• maszyny z lekkim zapyleniem,

• aplikacje z okresowym myciem.

IP55 zapewnia dobrą równowagę między ochroną a kosztem.

6. IP65 – wysoka ochrona

IP65 oznacza:

• całkowitą pyłoszczelność,

• ochronę przed silnym strumieniem wody.

Zastosowania:

• środowiska silnie zapylone,

• przemysł drzewny,

• przemysł cementowy,

• aplikacje z myciem pod ciśnieniem,

• montaż na zewnątrz.

IP65 zwiększa bezpieczeństwo w trudnych warunkach, ale może:

• ograniczać chłodzenie,

• zwiększać temperaturę pracy.

7. Wpływ IP na temperaturę pracy

Wyższy stopień szczelności oznacza:

• mniejszą wymianę powietrza,

• potencjalnie wyższą temperaturę obudowy.

Silnik IP65 w gorącym środowisku może wymagać:

• większego zapasu mocy,

• lepszego chłodzenia.

Dobór IP nie może być oderwany od analizy cieplnej.

8. IP a warunki środowiskowe

Przy doborze należy uwzględnić:

• zapylenie,

• wilgotność,

• obecność agresywnych oparów,

• mycie maszyn,

• montaż na zewnątrz,

• możliwość kondensacji pary wodnej.

Wysoka wilgotność zwiększa ryzyko degradacji izolacji.

9. IP a trwałość łożysk

Wnikanie pyłu:

• skraca żywotność łożysk,

• zwiększa opory,

• podnosi temperaturę.

Wnikanie wilgoci:

• powoduje korozję,

• prowadzi do zwarć.

Stopień ochrony IP bezpośrednio wpływa na trwałość mechaniczno-elektryczną.

10. Najczęstsze błędy przy doborze IP

1. Wybór IP44 do środowiska zapylonego.

2. Ignorowanie okresowego mycia maszyn.

3. Dobór IP65 bez analizy chłodzenia.

4. Brak analizy warunków zewnętrznych.

5. Mylenie odporności na bryzgi z odpornością na strumień wody.

11. Jak dobrać właściwy stopień ochrony?

Krok 1 – oceń środowisko pracy.
Krok 2 – określ poziom zapylenia.
Krok 3 – sprawdź obecność wody / mycia.
Krok 4 – przeanalizuj temperaturę otoczenia.
Krok 5 – uwzględnij wpływ na chłodzenie.

Najczęściej:

• środowisko standardowe → IP55,

• trudne warunki → IP65,

• suche pomieszczenia → IP44.

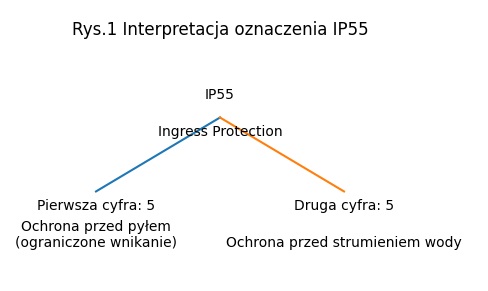

Rys.1 – Interpretacja oznaczenia IP55 (rozbicie na ochronę przed pyłem i wodą) – opracowanie własne.

Schemat powinien pokazywać:

• symbol IP55,

• rozbicie na pierwszą i drugą cyfrę,

• graficzne oznaczenie pyłu i strumienia wody,

• opis techniczny.

12. IP a montaż zewnętrzny

Silnik montowany na zewnątrz powinien mieć:

• minimum IP55,

• zabezpieczenie przed bezpośrednim opadem,

• ochronę przed kondensacją.

W aplikacjach bez osłony – rekomendowane IP65.

13. IP a przemysł spożywczy

W środowiskach z myciem pod ciśnieniem:

• IP65 lub wyższy,

• uszczelnienia odporne na detergenty,

• odpowiednie materiały obudowy.

FAQ – Stopień ochrony IP

Czy IP55 wystarczy do pracy na zewnątrz?

Zwykle tak, jeśli silnik nie jest bezpośrednio narażony na intensywne opady.

Czy IP65 jest zawsze lepsze?

Nie – może pogorszyć chłodzenie i zwiększyć koszt.

Czy IP wpływa na temperaturę?

Tak – większa szczelność może podnieść temperaturę pracy.

Czy IP chroni przed korozją?

Nie bezpośrednio – chroni przed wnikaniem wody i pyłu.

Czy IP44 nadaje się do przemysłu?

Tylko w suchych, czystych środowiskach.

Podsumowanie

Stopień ochrony IP jest kluczowym parametrem przy doborze silnika elektrycznego.

Nieprawidłowy wybór może prowadzić do:

• przegrzewania,

• korozji,

• uszkodzeń łożysk,

• awarii uzwojeń.

W środowisku przemysłowym standardem jest IP55.
W trudnych warunkach – IP65.

Dobór IP powinien być elementem świadomego projektowania całego układu napędowego.
