Silnik jednofazowy czy trójfazowy?

Różnice konstrukcyjne, moment rozruchowy, sprawność i realne zastosowania – pełne kompendium techniczne

Wybór między silnikiem elektrycznym jednofazowym (230V) a silnikiem trójfazowym (400V) to jedna z najważniejszych decyzji przy projektowaniu układu napędowego.

To nie jest wyłącznie kwestia dostępnego napięcia w budynku.
To decyzja wpływająca na:

• moment rozruchowy,

• stabilność pracy,

• sprawność energetyczną,

• żywotność,

• możliwości regulacji falownikiem,

• koszty eksploatacyjne.

W tym opracowaniu analizujemy temat maksymalnie szeroko – konstrukcyjnie, elektrycznie i praktycznie.

1. Różnica podstawowa – zasilanie

Silnik jednofazowy (1~ 230V)

• Zasilanie z jednej fazy i przewodu neutralnego.

• Typowe napięcie: 230V.

• Występuje głównie w małych mocach.

Silnik trójfazowy (3~ 400V)

• Zasilanie z trzech faz.

• Napięcie międzyfazowe: 400V.

• Standard przemysłowy.

Ale różnice sięgają znacznie głębiej niż sama instalacja.

2. Różnice konstrukcyjne

Silnik trójfazowy

Wytwarza naturalnie wirujące pole magnetyczne dzięki przesunięciu faz o 120°.

To oznacza:

• płynny rozruch,

• równomierny moment,

• stabilną pracę,

• wyższą sprawność.

Silnik jednofazowy

Z natury nie wytwarza wirującego pola magnetycznego.
Dlatego stosuje się:

• uzwojenie pomocnicze,

• kondensator rozruchowy,

• kondensator pracy,

• wyłącznik odśrodkowy.

To zwiększa złożoność konstrukcji.

Rys.1 – Porównanie pola magnetycznego w silniku jednofazowym i trójfazowym (opracowanie własne).

Schemat powinien pokazywać:

• wirujące pole w 3-fazowym (3 przesunięte wektory),

• pole pulsujące w 1-fazowym,

• zaznaczenie różnicy w charakterze momentu.

3. Moment rozruchowy – kluczowa różnica

Silnik trójfazowy

• Wysoki moment rozruchowy.

• Stabilny przy obciążeniu.

• Lepszy do ciężkich aplikacji.

Silnik jednofazowy

• Niższy moment rozruchowy.

• Wrażliwy na przeciążenia.

• Często wymaga lżejszego startu.

W aplikacjach takich jak:

• sprężarki,

• przenośniki,

• maszyny z bezwładnością

silnik 3-fazowy jest zdecydowanie bezpieczniejszy.

4. Sprawność i zużycie energii

Silniki trójfazowe osiągają wyższe klasy sprawności (IE2, IE3, IE4).

Silniki jednofazowe:

• mają niższą sprawność,

• generują większe straty,

• szybciej się nagrzewają.

Przy pracy ciągłej (S1) różnica kosztów energii może być zauważalna w skali roku.

5. Stabilność pracy i wibracje

Silnik trójfazowy:

• moment jest niemal ciągły,

• minimalne pulsacje,

• mniejsze drgania.

Silnik jednofazowy:

• pulsujący moment,

• większe wibracje,

• większe obciążenie łożysk.

W długim okresie przekłada się to na trwałość.

6. Zakres mocy

Silniki jednofazowe:

• zwykle do ok. 2–3 kW (rzadziej wyżej).

Silniki trójfazowe:

• od małych mocy aż po setki kW.

W zastosowaniach przemysłowych dominuje 3-fazowe zasilanie.

7. Współpraca z falownikiem

Silnik trójfazowy:

• idealny do regulacji falownikiem,

• szeroki zakres regulacji,

• kontrola momentu.

Silnik jednofazowy:

• ograniczone możliwości,

• rzadziej stosowany z falownikiem,

• mniejsza elastyczność.

W nowoczesnych aplikacjach regulowanych – 3-fazowy jest standardem.

8. Koszty

Zakup

Silnik jednofazowy:

• często tańszy przy małych mocach,

• brak potrzeby instalacji 400V.

Silnik trójfazowy:

• nieco droższy w małych mocach,

• tańszy przy większych.

Eksploatacja

Silnik trójfazowy:

• niższe straty,

• większa trwałość,

• mniejsze koszty serwisu.

W perspektywie kilku lat często okazuje się tańszy.

9. Kiedy wybrać silnik jednofazowy?

• brak instalacji 400V,

• małe maszyny warsztatowe,

• niewielkie obciążenie,

• praca przerywana.

Typowe zastosowania:

• małe pompy,

• wentylatory,

• urządzenia domowe.

10. Kiedy wybrać silnik trójfazowy?

• praca przemysłowa,

• praca ciągła (S1),

• duży moment,

• regulacja falownikiem,

• aplikacje z przekładnią.

W środowisku przemysłowym to niemal zawsze wybór preferowany.

11. Temperatura i żywotność

Silnik jednofazowy:

• wyższe nagrzewanie,

• większe obciążenie uzwojeń pomocniczych,

• większe ryzyko uszkodzeń kondensatora.

Silnik trójfazowy:

• równomierne obciążenie,

• lepsze chłodzenie,

• dłuższa trwałość.

12. Bezpieczeństwo instalacji

Silnik trójfazowy:

• równomierne obciążenie faz,

• mniejsze ryzyko przeciążenia jednej linii.

Silnik jednofazowy:

• duże obciążenie jednej fazy,

• może powodować asymetrię w instalacji.

13. Zestawienie porównawcze

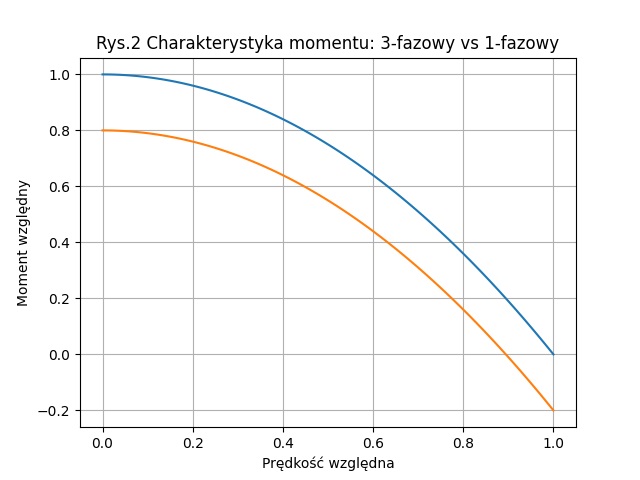

Rys.2 – Porównanie charakterystyki momentu silnika jednofazowego i trójfazowego (opracowanie własne).

Schemat powinien pokazywać:

• wykres momentu vs prędkość,

• stabilniejszą charakterystykę 3-fazowego,

• większe pulsacje 1-fazowego.

14. Najczęstsze błędy przy wyborze

1. Wybór 1-fazowego do ciężkiego rozruchu.

2. Brak zapasu mocy przy 230V.

3. Ignorowanie warunków pracy ciągłej.

4. Próba zastąpienia 3-fazowego 1-fazowym w aplikacji przemysłowej.

FAQ – Silnik 1-fazowy czy 3-fazowy?

1. Czy silnik jednofazowy jest słabszy?

Zwykle tak – ma niższy moment rozruchowy.

2. Czy 3-fazowy jest bardziej energooszczędny?

Tak – ma wyższą sprawność.

3. Czy można zastąpić 3-fazowy 1-fazowym?

Tylko w małych aplikacjach o niewielkim obciążeniu.

4. Czy 1-fazowy szybciej się zużywa?

Zwykle tak, szczególnie przy pracy ciągłej.

5. Czy do falownika lepszy jest 3-fazowy?

Zdecydowanie tak.

Podsumowanie

Silnik jednofazowy:

• dobre rozwiązanie do małych, lekkich aplikacji,

• ograniczony moment,

• mniejsza trwałość przy pracy ciągłej.

Silnik trójfazowy:

• stabilna praca,

• wyższa sprawność,

• większa trwałość,

• standard przemysłowy.

Jeżeli tylko masz dostęp do instalacji 400V –
w zastosowaniach przemysłowych wybór trójfazowego jest niemal zawsze technicznie uzasadniony.
