Najczęstsze błędy przy doborze silnika elektrycznego

Dobór silnika elektrycznego bardzo często sprowadza się do jednego zdania:
„Maszyna ma 5,5 kW, więc bierzemy silnik 5,5 kW.”

To podejście jest uproszczeniem, które w praktyce prowadzi do:

• przegrzewania,

• przeciążeń instalacji,

• skrócenia żywotności łożysk,

• problemów z rozruchem,

• nadmiernych drgań,

• nieuzasadnionych awarii.

Silnik jest elementem dynamicznym – jego dobór musi uwzględniać moment, obroty, klasę pracy, środowisko i sposób montażu.

Poniżej znajduje się kompletna lista najczęstszych błędów oraz praktyczna lista kontrolna do stosowania przy projektowaniu napędu.

Parametry silników elektrycznych – krótki przewodnik dla użytkowników

Silniki elektryczne są powszechnie stosowane w różnego rodzaju maszynach – od urządzeń warsztatowych, przez instalacje przemysłowe, aż po sprzęt wykorzystywany w rolnictwie. Aby napęd działał prawidłowo, należy dobrać go do charakterystyki maszyny oraz warunków eksploatacji. Kluczowe znaczenie mają takie parametry jak moc, napięcie zasilania, prędkość obrotowa czy sposób montażu. W praktyce dobór silnika warto rozpocząć od analizy potrzeb urządzenia, dlatego pomocny może być poradnik jak dobrać silnik elektryczny do maszyny, w którym omawiamy najważniejsze zasady wyboru napędu.

Ważnym źródłem informacji o silniku jest tabliczka znamionowa znajdująca się na jego obudowie. Zawiera ona dane techniczne, które pozwalają określić możliwości pracy urządzenia oraz dopasować je do instalacji elektrycznej. Dzięki niej można sprawdzić między innymi napięcie zasilania, pobór prądu czy prędkość obrotową silnika. Jeśli chcesz dowiedzieć się, jak interpretować te oznaczenia, warto zapoznać się z artykułem jak czytać tabliczkę znamionową silnika elektrycznego. W wielu zastosowaniach istotny jest również wybór rodzaju zasilania – różnice pomiędzy rozwiązaniami opisaliśmy w materiale silnik jednofazowy czy trójfazowy.

Istotnym parametrem pracy silnika jest także liczba obrotów na minutę. W zależności od konstrukcji maszyny stosuje się modele o różnych prędkościach, najczęściej w okolicach 1400 lub 2800 obr./min. Wybór właściwej wartości wpływa bezpośrednio na charakter pracy urządzenia, dlatego szczegółowe porównanie tych rozwiązań znajdziesz w artykule 1400 czy 2800 obr/min. Warto również zwrócić uwagę na oznaczenia dotyczące trybu pracy silnika – klasy S1–S9 określają, czy napęd przystosowany jest do pracy ciągłej, przerywanej lub cyklicznej. Ich znaczenie opisaliśmy w poradniku klasy pracy silników elektrycznych, który pomaga lepiej zrozumieć sposób eksploatacji jednostki napędowej.

1. Dobór wyłącznie na podstawie mocy (kW)

To najczęstszy błąd.

Moc nie określa bezpośrednio zdolności napędu do pokonania obciążenia.
Kluczowy jest moment:

Dwa silniki o tej samej mocy, ale różnych obrotach, mają zupełnie inny moment.

Konsekwencje:

• niedostateczny moment rozruchowy,

• przeciążenia,

• przegrzewanie.

2. Ignorowanie momentu rozruchowego

W aplikacjach takich jak:

• przenośniki,

• mieszadła,

• sprężarki,

• podnośniki,

moment rozruchowy jest kluczowy.

Silnik może mieć odpowiednią moc znamionową, ale niewystarczający moment startowy.

Skutek:

• długotrwały rozruch,

• zwiększony pobór prądu,

• przegrzewanie uzwojeń.

3. Brak zapasu mocy

Dobór „na styk” to prosta droga do przegrzewania.

Rekomendowany zapas:

• 20–30% przy pracy lekkiej,

• 30–50% przy ciężkim rozruchu,

• więcej przy pracy dynamicznej (S4–S9).

Brak zapasu powoduje:

• stałą pracę przy maksymalnym obciążeniu,

• szybsze zużycie izolacji.

4. Pominięcie klasy pracy (S1–S9)

Silnik S3 użyty w aplikacji S1:

• nie ma czasu na chłodzenie,

• pracuje powyżej projektowej temperatury,

• szybciej ulega degradacji.

Klasa pracy musi być analizowana równolegle z mocą i momentem.

5. Błędny dobór obrotów (1400 vs 2800 obr./min)

Silnik 2800 obr./min przy tej samej mocy ma znacznie mniejszy moment niż 1400 obr./min.

Przy współpracy z przekładnią może to prowadzić do:

• wyższych strat,

• większego nagrzewania,

• większego obciążenia dynamicznego.

Obroty muszą być dopasowane do charakteru obciążenia.

6. Niewłaściwy stopień ochrony IP

IP44 zastosowane w środowisku zapylonym:

• powoduje wnikanie pyłu,

• skraca żywotność łożysk,

• pogarsza chłodzenie.

IP65 bez analizy cieplnej:

• może zwiększyć temperaturę obudowy.

Stopień ochrony musi odpowiadać środowisku pracy.

7. Błędny dobór montażu (B3, B5, B14)

Nieprawidłowa forma montażowa powoduje:

• niewspółosiowość,

• przeciążenie łożysk,

• drgania,

• wzrost temperatury.

Forma montażu musi być zgodna z konstrukcją maszyny.

8. Ignorowanie warunków środowiskowych

Należy uwzględnić:

• temperaturę otoczenia,

• zapylenie,

• wilgotność,

• pracę na zewnątrz,

• kondensację pary wodnej.

Wysoka temperatura otoczenia zmniejsza dopuszczalne obciążenie silnika.

9. Brak analizy zasilania

Problemy z zasilaniem:

• asymetria faz,

• spadki napięcia,

• zbyt wysokie napięcie,

• niewłaściwe zabezpieczenia.

Powodują:

• nierównomierne nagrzewanie,

• przeciążenie jednej fazy,

• uszkodzenia uzwojeń.

10. Nieprawidłowa współpraca z falownikiem

Błędy:

• brak analizy chłodzenia przy niskich obrotach,

• zbyt długie przewody bez filtrów,

• brak ochrony łożysk przed prądami pasożytniczymi.

Falownik zwiększa możliwości, ale zmienia warunki pracy silnika.

11. Pomijanie bezwładności układu

Duża bezwładność:

• wydłuża rozruch,

• zwiększa obciążenie cieplne,

• wymaga analizy momentu startowego.

Brak analizy bezwładności prowadzi do przeciążenia.

12. Brak kontroli temperatury i prądu

Monitoring:

• temperatury uzwojeń,

• prądu fazowego,

• drgań.

Pozwala wykryć problem zanim dojdzie do awarii.

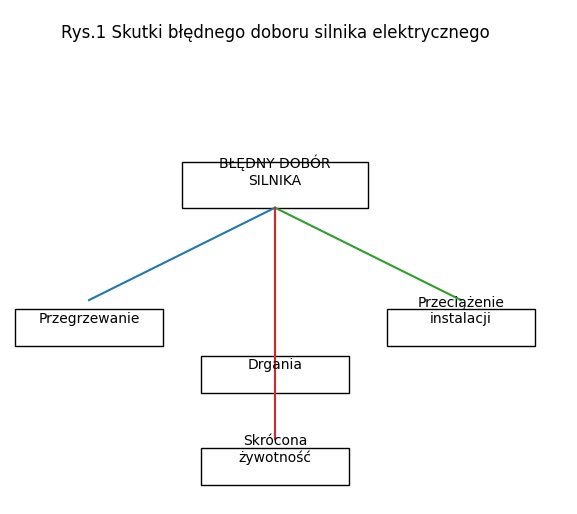

Rys.1 – Diagram zależności między błędami doboru a skutkami (przegrzewanie, drgania, przeciążenie) – opracowanie własne.

Schemat powinien pokazywać:

• centralny blok „Błędny dobór”,

• odchodzące strzałki do:

  • przegrzewania,

  • drgań,

  • przeciążenia,

  • skróconej żywotności,

• zależności przyczynowo-skutkowe.

13. Lista kontrolna przed zakupem silnika

✔ Czy obliczono moment, a nie tylko moc?
✔ Czy uwzględniono moment rozruchowy?
✔ Czy dodano zapas mocy?
✔ Czy sprawdzono klasę pracy?
✔ Czy dobrano właściwe obroty?
✔ Czy przeanalizowano IP?
✔ Czy dobrano prawidłową formę montażu?
✔ Czy oceniono warunki środowiskowe?
✔ Czy sprawdzono zasilanie?
✔ Czy uwzględniono falownik?

FAQ – Błędy przy doborze silnika

Czy moc jest najważniejsza?

Nie – równie ważny jest moment.

Czy zapas mocy jest konieczny?

Tak – znacząco wydłuża trwałość.

Czy obroty mają duże znaczenie?

Tak – wpływają na moment i dynamikę.

Czy IP wpływa na temperaturę?

Może – szczególnie przy wysokiej szczelności.

Czy falownik rozwiązuje wszystkie problemy?

Nie – wymaga analizy cieplnej i elektrycznej.

Podsumowanie

Najczęstsze awarie silników elektrycznych nie wynikają z wad fabrycznych, lecz z błędów doboru.

Silnik powinien być dobierany w oparciu o:

• moment,

• obroty,

• klasę pracy,

• środowisko,

• sposób montażu,

• warunki zasilania.

Profesjonalny dobór eliminuje większość problemów eksploatacyjnych i znacząco wydłuża żywotność napędu.
