Montaż silnika elektrycznego B3, B5, B14. Różnice konstrukcyjne

Sposób montażu silnika elektrycznego ma bezpośredni wpływ na:

• osiowość układu napędowego,

• trwałość łożysk,

• obciążenie wału,

• żywotność przekładni,

• poziom drgań,

• temperaturę pracy.

Oznaczenia B3, B5, B14 nie są wyłącznie formalnymi symbolami – określają konstrukcję obudowy i sposób przenoszenia obciążeń na fundament lub maszynę.

Nieprawidłowy dobór sposobu montażu to jedna z najczęstszych przyczyn:

• niewspółosiowości,

• przyspieszonego zużycia łożysk,

• pęknięć wału,

• drgań i hałasu.

To opracowanie jest pełnym kompendium montażu silników elektrycznych w zastosowaniach przemysłowych.


Jak wybrać odpowiedni silnik elektryczny do maszyny?

Dobór właściwego silnika elektrycznego ma bezpośredni wpływ na sprawność działania całego urządzenia. W praktyce oznacza to konieczność dopasowania parametrów napędu do charakterystyki pracy maszyny, jej obciążenia oraz dostępnej instalacji elektrycznej. Pod uwagę należy brać nie tylko moc silnika, ale również sposób montażu, prędkość obrotową czy warunki eksploatacji. Jeśli chcesz dokładniej poznać zasady dopasowania napędu do konkretnego zastosowania, warto zapoznać się z poradnikiem jak dobrać silnik elektryczny do maszyny, który omawia najważniejsze kwestie techniczne związane z wyborem jednostki napędowej.

Podstawowym źródłem informacji o silniku jest jego tabliczka znamionowa. Znajdują się na niej najważniejsze dane dotyczące pracy urządzenia, takie jak napięcie zasilania, prąd, częstotliwość czy liczba obrotów. Umiejętność prawidłowego odczytania tych parametrów jest szczególnie istotna przy wymianie silnika lub modernizacji instalacji. W artykule jak czytać tabliczkę znamionową silnika elektrycznego wyjaśniamy znaczenie najważniejszych oznaczeń oraz ich wpływ na pracę napędu. W wielu przypadkach kluczową decyzją jest także wybór rodzaju zasilania, dlatego warto sprawdzić różnice pomiędzy rozwiązaniami opisanymi w materiale silnik jednofazowy czy trójfazowy.

Przy wyborze silnika nie można pominąć również prędkości obrotowej oraz trybu pracy jednostki napędowej. W zależności od konstrukcji urządzenia stosuje się silniki o różnych obrotach – najczęściej w okolicach 1400 lub 2800 obr./min. W artykule 1400 czy 2800 obr/min wyjaśniamy, w jakich sytuacjach stosuje się poszczególne rozwiązania. Równie ważny jest sposób eksploatacji silnika, określany przez klasy pracy oznaczane symbolami S1–S9. Ich znaczenie oraz wpływ na trwałość napędu omawiamy w poradniku klasy pracy silników elektrycznych, który pomaga lepiej dopasować silnik do rzeczywistych warunków użytkowania.


1. Czym jest forma montażowa silnika?

Forma montażowa określa:

• sposób podparcia silnika,

• obecność łap montażowych,

• rodzaj i wielkość kołnierza,

• pozycję osi wału względem fundamentu.

Oznaczenia zgodne z normą IEC obejmują wiele wariantów, jednak w praktyce przemysłowej dominują:

• B3 – montaż łapowy,

• B5 – montaż kołnierzowy duży,

• B14 – montaż kołnierzowy mały.

2. Montaż B3 – silnik łapowy

Silnik w wykonaniu B3 posiada:

• łapy montażowe,

• brak kołnierza czołowego,

• montaż na podstawie lub ramie.

Charakterystyka:

• oś wału równoległa do podstawy,

• ciężar silnika przenoszony przez łapy,

• łatwy dostęp serwisowy.

Zastosowania:

• przenośniki,

• pompy z elastycznym sprzęgłem,

• wentylatory,

• maszyny montowane na ramie stalowej.

Zalety:

• prostota montażu,

• uniwersalność,

• łatwa regulacja osiowości.

Ryzyko:

• niewłaściwe wypoziomowanie → drgania,

• brak osiowości → obciążenie łożysk.

3. Montaż B5 – duży kołnierz

Silnik B5 posiada:

• duży kołnierz czołowy,

• brak łap,

• montaż bezpośrednio do maszyny.

Charakterystyka:

• wał współosiowy z urządzeniem,

• moment przenoszony bezpośrednio przez kołnierz,

• kompaktowa zabudowa.

Zastosowania:

• przekładnie,

• motoreduktory,

• maszyny kompaktowe,

• aplikacje wymagające osiowości.

Zalety:

• wysoka sztywność połączenia,

• precyzyjna współosiowość,

• mniejsze drgania.

Ryzyko:

• brak tolerancji na błędy osiowe,

• niewłaściwy montaż → przeciążenie wału.

4. Montaż B14 – mały kołnierz

Silnik B14 posiada:

• mały kołnierz czołowy,

• krótszy czop centrowania,

• lżejszą konstrukcję.

Charakterystyka:

• stosowany w mniejszych mocach,

• często łączony z przekładniami ślimakowymi,

• kompaktowy.

Zastosowania:

• małe motoreduktory,

• aplikacje o ograniczonej przestrzeni,

• urządzenia precyzyjne.

Różnica między B5 a B14 dotyczy głównie średnicy kołnierza i rozstawu śrub.

5. Różnice konstrukcyjne – przenoszenie obciążeń

W B3:

• obciążenie przenoszone przez łapy,

• fundament przejmuje siły reakcyjne.

W B5/B14:

• obciążenie przenoszone przez kołnierz,

• konstrukcja maszyny musi być odpowiednio sztywna.

Przy montażu kołnierzowym krytyczna jest:

• precyzyjna osiowość,

• czystość powierzchni montażowej,

• równomierne dokręcenie śrub.

6. Osiowość i jej znaczenie

Niewspółosiowość powoduje:

• zwiększone obciążenie promieniowe łożysk,

• wzrost temperatury,

• skrócenie żywotności,

• drgania.

Dopuszczalne odchyłki są niewielkie – szczególnie przy wyższych obrotach (2800 obr./min).

W układach z przekładnią osiowość ma kluczowe znaczenie dla trwałości wału wejściowego.

7. B3 vs B5 – kiedy który wybrać?

Wybierz B3 gdy:

• masz konstrukcję ramową,

• stosujesz sprzęgło elastyczne,

• potrzebujesz regulacji położenia,

• planujesz serwis bez demontażu maszyny.

Wybierz B5 gdy:

• silnik współpracuje bezpośrednio z przekładnią,

• wymagana jest kompaktowa zabudowa,

• liczy się precyzyjna osiowość,

• obciążenia są przenoszone osiowo.

8. Montaż a obroty silnika

Przy 2800 obr./min:

• tolerancja na niewspółosiowość jest mniejsza,

• drgania są bardziej odczuwalne,

• obciążenie łożysk rośnie szybciej.

Przy 1400 obr./min:

• większa tolerancja,

• mniejsze obciążenie dynamiczne.

Forma montażu powinna być analizowana razem z prędkością obrotową.

9. Montaż a przekładnia

W napędach z przekładnią ślimakową:

• najczęściej stosowany jest B5 lub B14,

• ważna jest współosiowość wału,

• niedopuszczalne są naprężenia boczne.

W napędach z przekładnią walcową:

• dopuszczalne są różne konfiguracje,

• często stosuje się bezpośredni montaż kołnierzowy.

10. Najczęstsze błędy montażowe

1. Brak osiowania przy B3.

2. Niedokładne czyszczenie powierzchni kołnierza B5.

3. Nierównomierne dokręcanie śrub.

4. Brak kontroli momentu dokręcania.

5. Montaż na nierównej podstawie.

11. Procedura prawidłowego montażu

Krok 1 – kontrola płaskości powierzchni.
Krok 2 – kontrola osiowości.
Krok 3 – montaż bez naprężeń.
Krok 4 – równomierne dokręcenie śrub.
Krok 5 – kontrola bicia wału.

Przy silnikach większej mocy zalecana jest kontrola czujnikiem zegarowym.

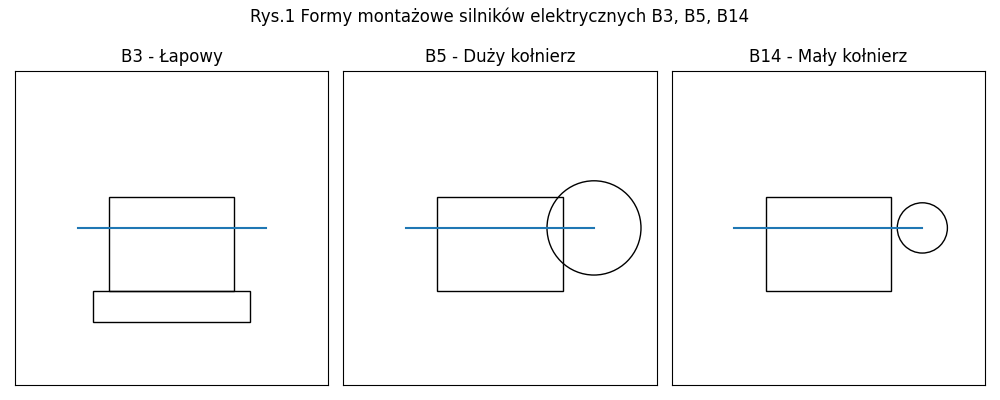

Rys.1 – Porównanie form montażowych B3, B5, B14 (opracowanie własne).

Schemat powinien pokazywać:

• silnik z łapami (B3),

• silnik z dużym kołnierzem (B5),

• silnik z małym kołnierzem (B14),

• oznaczenie osi wału,

• sposób przenoszenia obciążeń.

FAQ – Montaż silnika

Czy B5 jest lepszy od B3?

Nie – zależy od aplikacji.

Czy B3 wymaga osiowania?

Tak – szczególnie przy sprzęgle.

Czy B14 można zastąpić B5?

Tylko jeśli wymiary i rozstaw śrub są zgodne.

Czy montaż wpływa na temperaturę?

Pośrednio – przez wpływ na łożyska i drgania.

Czy niewspółosiowość skraca żywotność?

Tak – znacząco.

Podsumowanie

Forma montażowa silnika elektrycznego to element konstrukcyjny o kluczowym znaczeniu.

B3 zapewnia elastyczność i uniwersalność.
B5 gwarantuje precyzyjną osiowość i kompaktowość.
B14 sprawdza się w mniejszych, precyzyjnych aplikacjach.

Dobór powinien być analizowany razem z:

• mocą,

• obrotami,

• typem przekładni,

• warunkami pracy.
