Jak dobrać silnik elektryczny do maszyny?

Kompletny przewodnik techniczny (kompendium inżynierskie)

Dobór silnika elektrycznego to proces inżynierski, a nie wybór „mocy z tabeli”.
Właściwie dobrany silnik:

• pracuje stabilnie,

• nie przegrzewa się,

• ma zapas momentu,

• nie przeciąża instalacji,

• współpracuje poprawnie z przekładnią,

• osiąga zakładaną żywotność.

Źle dobrany silnik:

• pracuje na granicy parametrów,

• generuje nadmierną temperaturę,

• skraca żywotność łożysk i izolacji,

• zwiększa zużycie energii,

• powoduje awarie całego napędu.

Poniżej otrzymujesz pełne, techniczne kompendium doboru silnika elektrycznego – krok po kroku.


Parametry silników elektrycznych – krótki przewodnik dla użytkowników

Silniki elektryczne są powszechnie stosowane w różnego rodzaju maszynach – od urządzeń warsztatowych, przez instalacje przemysłowe, aż po sprzęt wykorzystywany w rolnictwie. Aby napęd działał prawidłowo, należy dobrać go do charakterystyki maszyny oraz warunków eksploatacji. Kluczowe znaczenie mają takie parametry jak moc, napięcie zasilania, prędkość obrotowa czy sposób montażu. W praktyce dobór silnika warto rozpocząć od analizy potrzeb urządzenia, dlatego pomocny może być poradnik jak dobrać silnik elektryczny do maszyny, w którym omawiamy najważniejsze zasady wyboru napędu.

Ważnym źródłem informacji o silniku jest tabliczka znamionowa znajdująca się na jego obudowie. Zawiera ona dane techniczne, które pozwalają określić możliwości pracy urządzenia oraz dopasować je do instalacji elektrycznej. Dzięki niej można sprawdzić między innymi napięcie zasilania, pobór prądu czy prędkość obrotową silnika. Jeśli chcesz dowiedzieć się, jak interpretować te oznaczenia, warto zapoznać się z artykułem jak czytać tabliczkę znamionową silnika elektrycznego. W wielu zastosowaniach istotny jest również wybór rodzaju zasilania – różnice pomiędzy rozwiązaniami opisaliśmy w materiale silnik jednofazowy czy trójfazowy.

Istotnym parametrem pracy silnika jest także liczba obrotów na minutę. W zależności od konstrukcji maszyny stosuje się modele o różnych prędkościach, najczęściej w okolicach 1400 lub 2800 obr./min. Wybór właściwej wartości wpływa bezpośrednio na charakter pracy urządzenia, dlatego szczegółowe porównanie tych rozwiązań znajdziesz w artykule 1400 czy 2800 obr/min. Warto również zwrócić uwagę na oznaczenia dotyczące trybu pracy silnika – klasy S1–S9 określają, czy napęd przystosowany jest do pracy ciągłej, przerywanej lub cyklicznej. Ich znaczenie opisaliśmy w poradniku klasy pracy silników elektrycznych, który pomaga lepiej zrozumieć sposób eksploatacji jednostki napędowej.

1. Punkt wyjścia – wymagania maszyny

Zanim wybierzesz silnik, musisz określić:

1. Wymagany moment obrotowy (Nm)

2. Wymaganą prędkość obrotową (obr./min)

3. Rodzaj pracy (S1, S3 itd.)

4. Napięcie zasilania (230V / 400V)

5. Warunki środowiskowe

6. Sposób montażu (B3, B5, B14)

7. Czy występują przeciążenia / udary

Silnik dobiera się do maszyny, nie odwrotnie.

2. Moc i moment – fundament doboru

Najczęstszy błąd: dobór wyłącznie na podstawie mocy (kW).

W rzeczywistości kluczowy jest moment obrotowy.

Wzór podstawowy

gdzie:

• M – moment [Nm]

• P – moc [kW]

• n – obroty [obr./min]

Przykład praktyczny

Maszyna wymaga 60 Nm przy 1400 obr./min.

W praktyce wybierasz silnik 9,2 kW lub 11 kW (z zapasem).

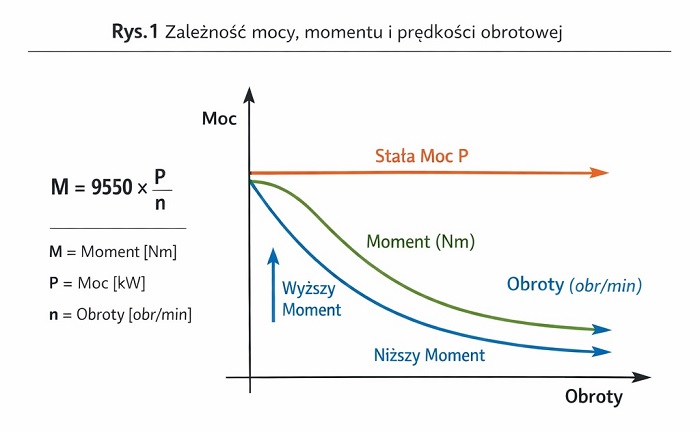

Rys.1 – Schemat zależności między mocą, momentem i prędkością obrotową silnika elektrycznego (opracowanie własne).

Schemat powinien pokazywać:

• zależność odwrotną momentu i obrotów przy tej samej mocy,

• graficzną interpretację wzoru,

• strzałki zależności.

(Obraz wygenerujemy jako autorski diagram techniczny.)

3. 1400 czy 2800 obr./min?

Silniki asynchroniczne najczęściej występują jako:

• 2-biegunowe (~2800 obr./min),

• 4-biegunowe (~1400 obr./min).

Różnice praktyczne

Jeśli planowana jest współpraca z przekładnią – zwykle bezpieczniejszym wyborem jest 1400 obr./min (większy moment wejściowy).

4. Rodzaj pracy – S1, S3 i wpływ na dobór

Praca S1 (ciągła)

• silnik pracuje bez przerwy,

• osiąga temperaturę ustaloną,

• wymaga większego zapasu mocy.

Praca S3 (przerywana)

• cykle pracy i postoju,

• nie osiąga pełnej temperatury,

• występują częste rozruchy.

W pracy S1 zapas mocy powinien wynosić minimum 20–30%.
Przy ciężkim rozruchu – więcej.

5. Napięcie – jednofazowy czy trójfazowy?

Silnik 1-fazowy (230V)

• prostsza instalacja,

• niższa moc,

• słabszy moment rozruchowy,

• większe drgania.

Zastosowania:

• małe maszyny,

• warsztaty,

• brak instalacji 400V.

Silnik 3-fazowy (400V)

• wyższa sprawność,

• lepszy moment,

• stabilniejsza praca,

• standard przemysłowy.

W zastosowaniach przemysłowych niemal zawsze wybiera się silnik trójfazowy.

6. Tabliczka znamionowa – co analizować?

Kluczowe parametry:

• Moc (kW)

• Napięcie (V)

• Prąd (A)

• cos φ

• Klasa izolacji

• Stopień ochrony IP

• Częstotliwość (Hz)

• Obroty znamionowe

Nie można ignorować prądu znamionowego – wpływa na zabezpieczenia instalacji.

7. Stopień ochrony IP

IP określa odporność na:

• ciała stałe,

• wodę.

Najczęściej stosowane:

• IP44 – lżejsze warunki,

• IP55 – standard przemysłowy,

• IP65 – trudne środowisko.

Wybór IP musi odpowiadać rzeczywistemu środowisku pracy.

8. Sposób montażu – B3, B5, B14

• B3 – montaż na łapach,

• B5 – duży kołnierz,

• B14 – mały kołnierz (częsty przy przekładniach).

Nieprawidłowy montaż prowadzi do:

• niewspółosiowości,

• uszkodzeń łożysk,

• wzrostu temperatury.

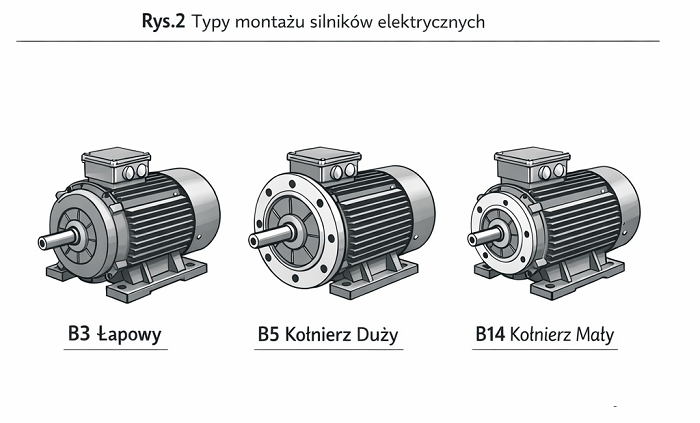

Rys.2 – Schemat typów montażu silników elektrycznych: B3, B5, B14 (opracowanie własne).

Rysunek powinien pokazywać:

• uproszczony silnik z łapami (B3),

• silnik z dużym kołnierzem (B5),

• silnik z małym kołnierzem (B14),

• podpisy techniczne.

(Autorski schemat liniowy, techniczny.)

9. Warunki środowiskowe

Dobór musi uwzględniać:

• temperaturę otoczenia,

• zapylenie,

• wilgotność,

• pracę na zewnątrz,

• możliwość kondensacji.

Wysoka temperatura otoczenia obniża dopuszczalne obciążenie silnika.

10. Falownik – czy silnik będzie regulowany?

Jeżeli silnik ma pracować z falownikiem:

• musi być do tego przystosowany,

• należy uwzględnić dodatkowe nagrzewanie,

• sprawdzić zakres regulacji prędkości.

Nie każdy silnik standardowy jest optymalny do pracy z falownikiem przy niskich obrotach.

11. Najczęstsze błędy przy doborze

1. Dobór tylko na podstawie mocy.

2. Brak zapasu momentu.

3. Ignorowanie trybu pracy.

4. Zbyt wysokie obroty przy współpracy z przekładnią.

5. Brak analizy środowiska pracy.

6. Niedopasowany montaż.

12. Kompletny algorytm doboru – krok po kroku

1. Określ wymagany moment.

2. Określ wymagane obroty.

3. Oblicz moc.

4. Dodaj zapas bezpieczeństwa.

5. Wybierz napięcie (1f / 3f).

6. Dobierz prędkość (2- lub 4-biegunowy).

7. Sprawdź tryb pracy (S1/S3).

8. Zweryfikuj IP i środowisko.

9. Dobierz montaż (B3/B5/B14).

10. Sprawdź kompatybilność z przekładnią.

To jest kompletny proces inżynierski.

FAQ – Dobór silnika elektrycznego

1. Czy zawsze trzeba liczyć moment?

Tak. Moc bez momentu nie pozwala prawidłowo dobrać silnika.

2. Czy 2800 obr./min jest lepsze?

Nie – zależy od aplikacji i wymaganego momentu.

3. Czy zapas mocy jest konieczny?

Tak – zwiększa trwałość i stabilność pracy.

4. Czy silnik jednofazowy nadaje się do przemysłu?

Zwykle tylko do małych aplikacji.

5. Czy montaż ma znaczenie?

Tak – wpływa bezpośrednio na żywotność łożysk i osiowość.

6. Czy tryb pracy wpływa na dobór?

Tak – silnik do pracy ciągłej dobiera się inaczej niż do przerywanej.

Podsumowanie

Dobór silnika elektrycznego to proces obejmujący:

• analizę momentu,

• analizę obrotów,

• ocenę trybu pracy,

• dobór napięcia,

• uwzględnienie środowiska,

• prawidłowy montaż,

• zapas bezpieczeństwa.

Silnik jest sercem napędu. Jego dobór decyduje o trwałości całej maszyny.
