Dlaczego silnik elektryczny się grzeje? Przyczyny, diagnostyka i wpływ na trwałość

Nagrzewanie się silnika elektrycznego to zjawisko naturalne – każdy silnik podczas pracy generuje straty energii zamieniane w ciepło. Problem zaczyna się wtedy, gdy temperatura przekracza dopuszczalne wartości.

Nadmierne grzanie prowadzi do:

• degradacji izolacji uzwojeń,

• skrócenia żywotności łożysk,

• utraty sprawności,

• przeciążeń instalacji,

• awarii całego układu napędowego.

W tym opracowaniu analizujemy przyczyny przegrzewania silników elektrycznych w sposób techniczny – od fizyki strat po błędy montażowe i dobór IP.

1. Skąd bierze się ciepło w silniku?

Źródła strat cieplnych:

1. Straty miedziowe (I²R) – w uzwojeniach.

2. Straty żelazne – w rdzeniu magnetycznym.

3. Straty mechaniczne – tarcie łożysk, wentylacja.

4. Straty dodatkowe – nierównomierności pola magnetycznego.

Każdy silnik jest projektowany tak, aby temperatura ustaliła się poniżej dopuszczalnej dla klasy izolacji.

2. Naturalne nagrzewanie a przegrzewanie

W pracy S1 (ciągłej):

• temperatura rośnie,

• osiąga stan ustalony,

• stabilizuje się.

Przegrzewanie występuje, gdy:

• silnik nie osiąga stabilizacji,

• temperatura stale rośnie,

• przekracza dopuszczalne wartości izolacji.

3. Najczęstsza przyczyna – przeciążenie

Przeciążenie powoduje:

• wzrost prądu,

• wzrost strat miedziowych (I²R),

• gwałtowny wzrost temperatury.

Objawy:

• podwyższony prąd znamionowy,

• spadek obrotów,

• zapach przegrzanej izolacji.

Przeciążenie może wynikać z:

• błędnego doboru mocy,

• zablokowania mechanicznego,

• zbyt dużej redukcji przekładni,

• nadmiernej bezwładności.

4. Niewłaściwa klasa pracy (S1 vs S3)

Silnik przeznaczony do pracy S3 użyty w pracy ciągłej (S1):

• nie osiąga czasu chłodzenia,

• kumuluje temperaturę,

• ulega przegrzaniu.

Dobór klasy pracy jest tak samo istotny jak moc silnika.

5. Zbyt wysokie napięcie lub asymetria faz

W silniku trójfazowym:

• asymetria napięcia powoduje nierównomierne obciążenie faz,

• jedna faza może się nadmiernie nagrzewać,

• wzrasta prąd w dwóch pozostałych fazach.

Napięcie wyższe niż znamionowe:

• zwiększa straty magnetyczne,

• podnosi temperaturę rdzenia.

6. Zbyt niskie napięcie

Paradoksalnie również zbyt niskie napięcie powoduje przegrzewanie:

• spada moment,

• silnik pobiera większy prąd,

• rosną straty miedziowe.

Efekt końcowy – wyższa temperatura.

7. Niewłaściwy stopień ochrony IP

Silnik IP65:

• ma ograniczoną wymianę powietrza,

• może pracować w wyższej temperaturze obudowy.

Silnik IP44 w środowisku zapylonym:

• zasysa pył,

• pogarsza chłodzenie,

• zwiększa tarcie łożysk.

Dobór IP wpływa bezpośrednio na bilans cieplny.

8. Zanieczyszczenie układu chłodzenia

Silniki z wentylatorem osiowym wymagają:

• czystych kanałów wentylacyjnych,

• drożnej osłony wentylatora.

Nagromadzony pył:

• ogranicza przepływ powietrza,

• podnosi temperaturę stojana.

9. Zbyt wysokie obroty (2800 obr./min)

Silniki 2-biegunowe:

• mają wyższe prędkości łożysk,

• generują większe straty mechaniczne,

• są bardziej wrażliwe na niewspółosiowość.

Przy tej samej mocy mogą pracować w wyższej temperaturze niż 4-biegunowe.

10. Niewspółosiowość i błędy montażowe

Brak osiowości powoduje:

• zwiększone obciążenie promieniowe,

• wzrost tarcia,

• dodatkowe straty mechaniczne.

Wysoka temperatura często jest skutkiem problemu mechanicznego, nie elektrycznego.

11. Praca z falownikiem

Przy niskich obrotach:

• chłodzenie wentylatorem jest mniej skuteczne,

• rośnie temperatura uzwojeń.

W aplikacjach z falownikiem często wymagane jest:

• dodatkowe chłodzenie,

• silnik przystosowany do pracy z przemiennikiem częstotliwości.

12. Klasa izolacji i dopuszczalna temperatura

Klasa B:

• dopuszczalna temp. uzwojeń ~130°C

Klasa F:

• ~155°C

Wyższa klasa izolacji daje większy margines bezpieczeństwa.

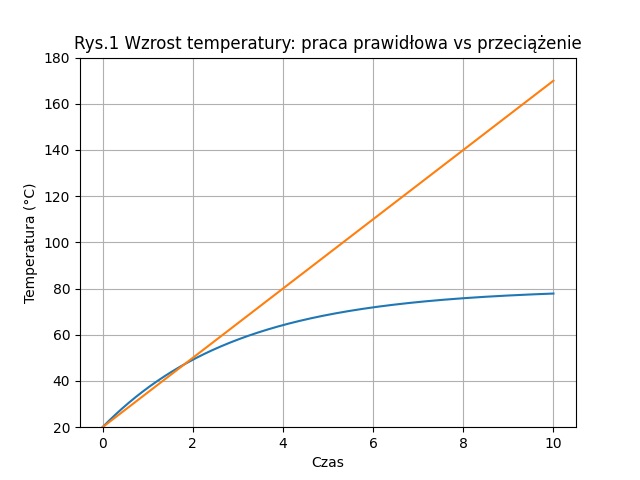

Rys.1 – Wzrost temperatury silnika w czasie przy pracy prawidłowej i przeciążeniu (opracowanie własne).

Schemat powinien pokazywać:

• oś czasu,

• oś temperatury,

• krzywą stabilizującą się (praca prawidłowa),

• krzywą rosnącą bez stabilizacji (przeciążenie).

13. Diagnostyka przegrzewania

Krok 1 – pomiar prądu.
Krok 2 – kontrola napięcia.
Krok 3 – kontrola obciążenia mechanicznego.
Krok 4 – kontrola wentylacji.
Krok 5 – kontrola osiowości.

Nie wolno zakładać, że przyczyną zawsze jest uszkodzenie uzwojeń.

14. Najczęstsze błędy użytkowników

1. Dobór silnika „na styk”.

2. Brak zapasu mocy.

3. Ignorowanie klasy pracy.

4. Brak czyszczenia wentylacji.

5. Nieprawidłowe zabezpieczenia termiczne.

FAQ – Dlaczego silnik się grzeje?

Czy każdy silnik się nagrzewa?

Tak – to zjawisko naturalne.

Czy wysoka temperatura zawsze oznacza awarię?

Nie – ważne, czy mieści się w dopuszczalnym zakresie.

Czy IP65 powoduje wyższą temperaturę?

Może ograniczyć chłodzenie.

Czy falownik zwiększa temperaturę?

Może – szczególnie przy niskich obrotach.

Czy przeciążenie zawsze podnosi temperaturę?

Tak – to najczęstsza przyczyna.

Podsumowanie

Przegrzewanie silnika elektrycznego jest skutkiem:

• przeciążenia,

• błędnego doboru klasy pracy,

• niewłaściwego IP,

• problemów montażowych,

• zaburzeń zasilania.

Analiza powinna obejmować zarówno stronę elektryczną, jak i mechaniczną.
