Aluminiowa czy żeliwna obudowa przekładni ślimakowej . Różnice konstrukcyjne i praktyczne zastosowanie
Obudowa przekładni ślimakowej z aluminium albo z żeliwa to nie tylko różnica w ciężarze, który monter musi podnieść. Materiał korpusu decyduje o tym, jak reduktor oddaje ciepło, jak zachowuje się przy uderzeniach i drganiach, jak się go mocuje i czym myje oraz co da się z nim zrobić, gdy po latach trzeba wymienić łożyska albo naprawić gwint. W wielu typoszeregach materiał wynika wprost z wielkości: mniejsze korpusy są odlewane ciśnieniowo ze stopów aluminium, największe z żeliwa szarego.
Ten artykuł patrzy na temat oczami konstruktora, który projektuje ramę maszyny, i serwisanta, który ma ten napęd utrzymać. Zamiast ogólnego „aluminium jest lekkie, żeliwo mocne” porównujemy konkretne właściwości materiałów i pokazujemy, jakie decyzje z nich wynikają: od doboru śrub i momentu dokręcania, przez mycie w zakładzie spożywczym, po pracę w zimnej hali albo na zewnątrz.
Materiał obudowy konkretnego reduktora podaje karta katalogowa lub opis produktu. Przed zamówieniem warto go sprawdzić, bo u różnych producentów granica między aluminium i żeliwem przebiega przy różnych wielkościach.
Co właściwie robi korpus reduktora
Korpus przekładni ślimakowej to nie pojemnik na olej. To element nośny, który przenosi cały moment reakcyjny z łożysk na punkty mocowania. W każdej chwili pracy obudowa:
- trzyma osie ślimaka i ślimacznicy w ustalonej odległości i pod kątem prostym; ugięcie korpusu o kilka setnych milimetra przesuwa ślad współpracy na zębach,
- stanowi gniazda dla łożysk, których pasowanie musi być zachowane także w temperaturze pracy,
- przenosi moment reakcyjny na łapy, kołnierz boczny albo ramię reakcyjne,
- oddaje do otoczenia ciepło powstające w zazębieniu,
- uszczelnia olej i chroni wnętrze przed pyłem i wodą.
Każde z tych zadań materiał spełnia trochę inaczej, dlatego porównanie warto zacząć od liczb.
Właściwości materiałów w liczbach
Tabela zestawia typowe wartości dla odlewniczych stopów aluminium stosowanych na korpusy oraz dla żeliwa szarego. Konkretne gatunki różnią się między sobą, więc liczby traktuj jako orientacyjne.
| Właściwość | Odlewniczy stop aluminium | Żeliwo szare | Co to oznacza w praktyce |
|---|---|---|---|
| Gęstość | około 2,7 g/cm³ | około 7,1–7,3 g/cm³ | korpus aluminiowy tej samej wielkości jest wyraźnie lżejszy, montaż na wysokości bez podnośnika jest łatwiejszy |
| Przewodność cieplna | około 100–160 W/(m·K) | około 45–55 W/(m·K) | aluminium szybciej wyrównuje temperaturę w całym korpusie i oddaje ją z całej powierzchni |
| Rozszerzalność cieplna | około 21–23 × 10⁻⁶/K | około 10–12 × 10⁻⁶/K | gniazda łożysk w aluminium „rosną” szybciej niż stalowe łożyska; ma to wpływ na pasowania i luzy w wysokiej temperaturze |
| Moduł sprężystości | około 70 GPa | około 90–130 GPa | przy tej samej grubości ścianki korpus żeliwny ugina się mniej |
| Tłumienie drgań | niskie | wysokie (dzięki płatkom grafitu) | żeliwo wycisza zazębienie i lepiej znosi pracę przy drganiach maszyny |
| Zachowanie przy przeciążeniu | odkształcenie plastyczne, pęknięcie przy udarze | kruche pęknięcie przy silnym uderzeniu, odporne na długotrwały nacisk | żaden materiał nie wybacza udarów wynikających ze złego doboru; różni się tylko sposób uszkodzenia |

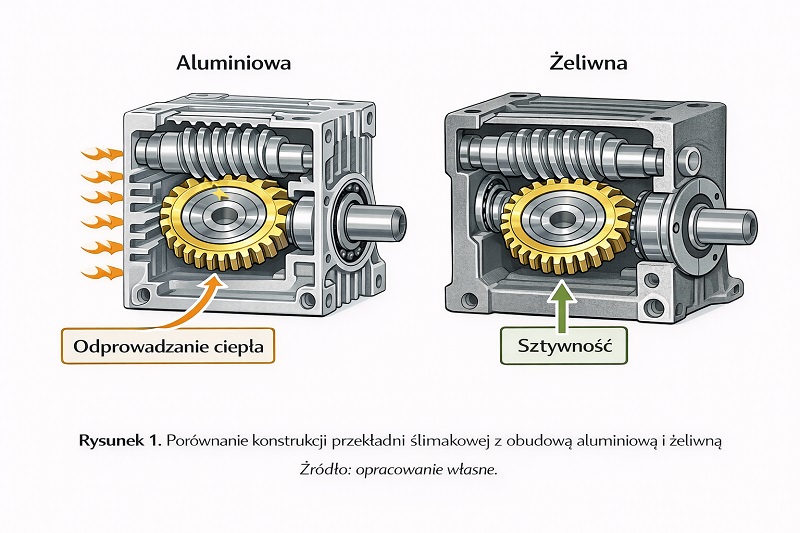

Widać, że to nie jest wybór „lepszy–gorszy”. Aluminium wygrywa masą i przewodnością cieplną, żeliwo sztywnością, tłumieniem i stabilnością wymiarową w wysokiej temperaturze.
Ciepło: przewodność to nie wszystko
Popularne przekonanie mówi, że aluminiowy reduktor zawsze będzie chłodniejszy. Rzeczywistość jest bardziej złożona. Przewodność cieplna aluminium sprawia, że temperatura w korpusie szybko się wyrównuje i nie ma gorących punktów nad zazębieniem. Ale do otoczenia ciepło trafia przez powierzchnię, a ta zależy od wielkości reduktora, użebrowania i przepływu powietrza, a nie od materiału.
Przykład: reduktor wielkości 090 w korpusie aluminiowym z gęstym użebrowaniem i reduktor tej samej wielkości w gładkim korpusie żeliwnym przy identycznych stratach (powiedzmy 300 W) osiągną zbliżone temperatury ustalone. Różnica pojawi się w czasie nagrzewania: aluminiowy szybciej dochodzi do temperatury ustalonej, bo ma mniejszą pojemność cieplną. Masywny żeliwny korpus nagrzewa się wolniej i przy krótkich cyklach pracy dłużej pozostaje chłodny.
W praktyce oznacza to, że przy pracy przerywanej z krótkimi okresami pracy żeliwo „buforuje” ciepło, a przy długiej pracy ciągłej oba materiały dochodzą do podobnej temperatury, a o wyniku decydują sprawność, obciążenie i chłodzenie. Materiał obudowy nie naprawi przekładni dobranej za ciasno.
Montaż: śruby, gwinty i ramy
Mocowanie i momenty dokręcania
Gwinty wykonane bezpośrednio w aluminium mają mniejszą wytrzymałość niż gwinty w żeliwie. Dla korpusu aluminiowego stosuje się dłuższe wkręcanie śruby (orientacyjnie co najmniej 2 × średnica gwintu), dokręcanie momentem zalecanym przez producenta i podkładki o większej średnicy pod łbem, żeby nie wgnieść materiału. Klucz udarowy przy montażu korpusu aluminiowego to prosta droga do zerwanego gwintu.
Uniwersalne powierzchnie montażowe
Korpusy aluminiowe mniejszych wielkości są często obrabiane z kilku stron i mają otwory gwintowane na wielu ścianach. Pozwala to zamontować reduktor na łapach, na kołnierzu wyjściowym albo zawiesić go na wale z ramieniem reakcyjnym, bez zmiany korpusu. Przy reduktorach nasadzanych na wał maszyny moment reakcyjny przejmuje ramię, którego montaż opisuje poradnik o ramieniu reakcyjnym reduktora. W kategorii ramiona reakcyjne dostępne są elementy dopasowane do konkretnych wielkości, na przykład ramię do reduktora wielkości 63.
Rama i sztywność podłoża
Lekki korpus aluminiowy mocowany do cienkiej blachy przenosi na nią wszystkie drgania i sam niewiele ich tłumi. Jeżeli maszyna brzęczy, przyczyną bywa rama, a nie przekładnia. Żeliwny korpus na tej samej ramie pracuje ciszej, ale cięższy reduktor wymaga solidniejszego mocowania. Niezależnie od materiału podstawa musi być płaska. Dokręcenie łap do nierównej płyty skręca korpus i zmienia geometrię zazębienia.
Połączenie z silnikiem
Silnik montowany na kołnierzu wejściowym obciąża korpus momentem zginającym od własnej masy. Przy dużych silnikach na małych reduktorach aluminiowych (na przykład gdy ktoś łączy ciężki silnik z reduktorem dobranym wyłącznie na podstawie momentu) dobrze jest dodatkowo podeprzeć silnik. Różnice między kołnierzem B5 i B14 i ich wpływ na sztywność połączenia opisuje artykuł o montażu silnika w wykonaniu B3, B5 i B14.
Środowisko pracy: woda, chemia, zimno
Materiał obudowy ma duże znaczenie tam, gdzie reduktor nie stoi w suchej, ciepłej hali.
- Mycie w zakładach spożywczych: aluminium źle znosi silnie alkaliczne środki myjące, które trawią warstwę tlenków. Przy częstym myciu stosuje się obudowy z odpowiednim pokryciem lub inne materiały, a dobór środka myjącego konsultuje się z dokumentacją reduktora.
- Praca na zewnątrz: żeliwo bez powłoki rdzewieje powierzchniowo, dlatego korpusy żeliwne są malowane, a uszkodzenia lakieru trzeba poprawiać. Aluminium pokrywa się warstwą tlenków, która chroni je przed dalszą korozją w zwykłej atmosferze.
- Kontakt ze stalą w wilgoci: aluminium w bezpośrednim styku ze stalą węglową w środowisku wilgotnym lub zasolonym jest narażone na korozję galwaniczną. Pomagają podkładki izolujące i powłoki ochronne.
- Niska temperatura: przy pracy w mroźni ważniejszy od materiału korpusu jest olej o odpowiedniej lepkości w niskiej temperaturze. Żeliwo szare przy silnych uderzeniach w mrozie może pęknąć, aluminium jest pod tym względem bardziej tolerancyjne.
- Pył i wióry: oba materiały radzą sobie podobnie. Liczy się stopień ochrony uszczelnień i to, czy pył nie zalega na żebrach, ograniczając chłodzenie.
Serwis i naprawy w obu wykonaniach
Przy wymianie łożysk i uszczelniaczy różnice między materiałami są wyraźne:
- gniazda łożysk w korpusie aluminiowym łatwiej uszkodzić przy wybijaniu łożyska młotkiem; stosuje się ściągacze i delikatne podgrzanie korpusu, wykorzystując dużą rozszerzalność aluminium,
- zerwany gwint w aluminium naprawia się wkładką gwintową; w żeliwie gwinty zrywa się rzadziej, ale pęknięty korpus żeliwny jest zwykle do wymiany,
- wybite gniazdo łożyska w korpusie aluminiowym po długiej pracy z luźnym łożyskiem to częsty powód, dla którego naprawa przestaje się opłacać,
- w obu przypadkach przed ponownym uruchomieniem sprawdza się poziom i typ oleju zgodnie z pozycją montażową.
Reduktor, który czekał na montaż kilka miesięcy, przed uruchomieniem wymaga sprawdzenia uszczelniaczy i oleju bez względu na materiał korpusu. Listę czynności zawiera poradnik o pierwszym uruchomieniu silnika i reduktora.
Jak wybrać obudowę przekładni ślimakowej: scenariusze z praktyki
Zamiast ogólnych zasad kilka typowych sytuacji:
- Napęd rolek w linii pakującej, kilka godzin pracy dziennie, reduktor zawieszony na wale: obudowa aluminiowa w małej wielkości, bo masa zawieszona na wale ma znaczenie, a obciążenia są równomierne.
- Podajnik ślimakowy z materiałem sypkim, częste blokady: decyduje zapas momentu i ochrona przed przeciążeniem; jeśli wymagany moment wypada w większej wielkości, a tam obudowa jest żeliwna, dostajemy dodatkowo lepsze tłumienie udarów.
- Mieszalnik pracujący całą dobę, ciepła hala: liczy się moc termiczna i stabilność gniazd łożysk w wysokiej temperaturze, więc rozsądny jest większy, często żeliwny korpus.
- Mechanizm przestawczy montowany na ruchomym wózku: każdy kilogram ma znaczenie, aluminium jest naturalnym wyborem.
- Maszyna z silnymi drganiami (przesiewacz, kruszarka): żeliwo dzięki tłumieniu i sztywności, a do tego staranne mocowanie i kontrola dokręcenia śrub.
W ofercie sklepu mniejsze wielkości, takie jak przekładnie ślimakowe PM 050, sprawdzają się w lekkich napędach, a wyższe momenty obsługują większe korpusy, na przykład z serii PM 110. Materiał obudowy danego modelu sprawdź w opisie produktu.
Najczęstsze pytania
Czy aluminiowa przekładnia ślimakowa nadaje się do pracy ciągłej?
Tak, jeżeli moment i moc termiczna zostały dobrane z zapasem. O przegrzewaniu decydują przede wszystkim sprawność i obciążenie, a nie sam materiał obudowy.
Dlaczego największe reduktory mają zwykle korpusy żeliwne?
Przy dużych momentach i rozstawach osi potrzebna jest wysoka sztywność, a przy dużych gabarytach odlew żeliwny jest bardziej opłacalny niż odlew ciśnieniowy z aluminium. Żeliwo lepiej też tłumi drgania ciężkich napędów.
Czy mogę zamienić reduktor żeliwny na aluminiowy tej samej wielkości?
Wymiary przyłączeniowe w ramach jednego typoszeregu są zwykle zgodne, ale trzeba porównać dopuszczalne momenty i siły promieniowe w kartach katalogowych oraz sprawdzić, czy rama i śruby są dostosowane do mocowania w aluminium.
Czy aluminiowa obudowa koroduje?
W zwykłej atmosferze aluminium chroni warstwa tlenków. Problemem są silnie alkaliczne środki myjące, środowisko zasolone i bezpośredni styk ze stalą w wilgoci.
Jak dokręcać śruby w korpusie aluminiowym?
Kluczem dynamometrycznym, momentem z dokumentacji producenta, z odpowiednią długością wkręcenia i podkładkami. Unikaj kluczy udarowych i nie dokręcaj „na czuja”.
Jeżeli wybierasz reduktor do nowej maszyny albo szukasz zamiennika, zacznij od kategorii przekładnie ślimakowe, w której znajdziesz wielkości od PM 030 do PM 150 z kołnierzami B5 i B14. Dobierz wielkość na podstawie momentu, mocy termicznej i obciążeń promieniowych z karty katalogowej, a materiał korpusu traktuj jako konsekwencję tego wyboru, uzupełnioną o warunki środowiskowe i sposób montażu.
